Kuinka lattian kantavuus määrittää telineiden sijoittelun
Ennen hyllyjärjestelmän valintaa varaston lattian rakenteellinen kantokyky on arvioitava – ei vain huomioitava, vaan sitä on käytettävä aktiivisena rajoitteena järjestelmän suunnittelussa. Useimmat standardi teollisuusbetonilattiat kestävät 3 000 - 6 000 kg neliömetriä kohti, mutta tämä luku on harvoin tasainen koko laatan osalta. Liikuntasaumojen, viemärikanavien tai vanhempien korjauspaikkojen lähellä olevilla alueilla kapasiteetti voi olla merkittävästi heikentynyt. Näiden vaihteluiden huomiotta jättäminen johtaa epätasaiseen painumiseen, telineen kallistumiseen ja pahimmassa tapauksessa katastrofaaliseen romahtamiseen.
Kriittinen laskenta on täysin ladatun telinetilan kokonaiskuormituksen muuntaminen pistekuormituksiksi kussakin ankkuripaikassa. Esimerkiksi 1500 kg:n kuormalavoja viidellä tasolla varastoiva kaksoissyvä lavahyllyjärjestelmä keskittää voimat vain neljään pohjalevyn jalanjälkiin. Jos pohjalevyt ovat pieniä ja lattia heikko, keskimääräinen paine per cm² voi helposti ylittää turvalliset rajat, vaikka "lattian kokonaiskuorma" näyttäisikin paperilla hienolta. Pohjalevyjen levittäminen, seismiset lattiaankkurit tai kuormanjakoteräslevyjen asentaminen pylväiden alle ovat yleisiä teknisiä ratkaisuja, kun lattian lujuus on marginaalinen.
Huijianissa insinööritiimimme suorittaa lattiatutkimuksia paikan päällä osana jokaista suurta projektia ja käsittelee lattiatietoja ei-neuvoteltavissa olevana syötteenä eikä jälkikäteen. Tämä estää kalliita jälkiasennusta asennuksen jälkeen.
Todelliset erot Selective-, Drive-In- ja shuttle-telineiden välillä
Nämä kolme hyllytyyppiä sekoitetaan usein, mutta ne edustavat olennaisesti erilaisia varaston käyttöfilosofioita ja sopivat hyvin erilaisiin toimintamalleihin.
| Kirjoita | Pääsytila | Tilan käyttö | Paras | Näppäinrajoitus |
| Selektiivinen lavahylly | Suora pääsy jokaiseen lavaan | ~40–50 % | Suuri SKU-monimuotoisuus, usein valinnat | Matala varastointitiheys |
| Drive-In teline | LIFO — trukki ajaa kaistoja | ~75–85 % | Bulkkivarasto, alhainen SKU-määrä, vakaa varasto | Ei pääsyä yksittäisille kuormalavoille; FIFO vaatii läpiajon |
| Sukkulan teline | Puoliautomaattinen FIFO tai LIFO moottoroidun sukkulan kautta | ~85–90 % | Kylmäsäilytys, suuri määrä saman SKU:n toimintaa | Korkeammat ennakkokustannukset; riippuu sukkulan akusta/huollosta |
Sisäänajon hyllyjen piilotettu heikkous on kaistakuri: kun trukit ovat hieman vinossa sisäänkäynnin aikana, pystysuorat vauriot kerääntyvät nopeasti. Sukkulateline eliminoi tämän poistamalla trukin kokonaan kaistalta – moottoroitu kärry käsittelee kaiken sisäisen liikkeen, mikä vähentää merkittävästi telinevaurioiden määrää. Kylmävarastoissa, joissa työvoimakustannukset ja ovien aukioloajat ovat kriittisiä, sukkulajärjestelmät maksavat takaisin tyypillisesti kahdessa tai kolmessa vuodessa suuremmista alkuinvestoinneista huolimatta.

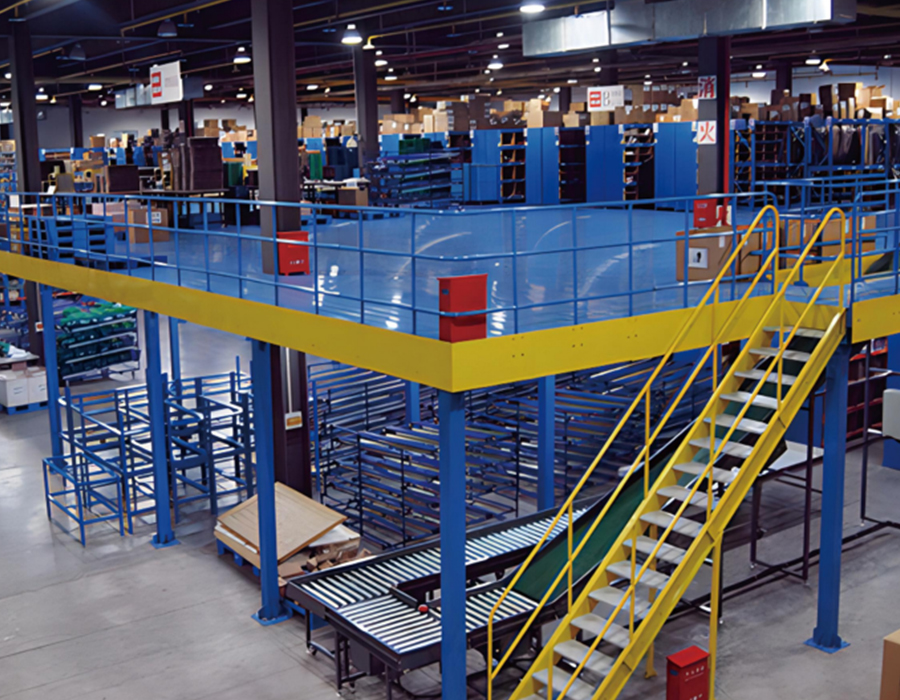

Miksi parvikerrosten sarakevälit vaikuttavat enemmän kuin korkeustilaan
Varastojen parvilattiajärjestelmiä arvioidaan usein ensisijaisesti kuormituskapasiteetin ja sisäkorkeuden perusteella, mutta pylväiden ristikkovälillä on vähemmän ilmeinen, mutta syvällinen vaikutus toiminnan joustavuuteen. Kapeammat pylväsritilät (esim. 2m × 2m) mahdollistavat kevyemmän rakenneteräksen ja alhaisemmat kustannukset, mutta ne hajottavat alla olevan pohjapiirroksen ja muodostavat esteitä trukkeille, kuljettimien reititykselle ja tulevalle uudelleenkonfiguroinnille. Leveämmät ristikot (esim. 6m × 6m) vaativat raskaampia palkkeja ja korkeampia teräskustannuksia, mutta tarjoavat avoimia, esteettömiä vyöhykkeitä välitason alla, joihin mahtuu täysiä kuormalavojen hyllytyskäytäviä.
Päätös ei ole pelkästään rakenteellinen, vaan se on integroitava materiaalivirtasuunnitelmaan. Jos parvikerroksen alla olevaan tilaan tulee automaatiolaitteita tai laajakäytävähyllyjä, 4 metrin tai sitä leveämmän pylväsristikon suunnittelu alusta alkaen välttää kalliit rakennemuutokset myöhemmin. Myös terassimateriaalilla on merkitystä: teräsritilä mahdollistaa valon ja ilmankierron, mutta voi pudottaa pieniä esineitä; Hartsisidottu lastulevyterassi muodostaa kiinteän, kuormaa levittävän pinnan, mutta vaatii enemmän huomiota kosteudessa kosteissa ympäristöissä.
Seismisen vyöhykkeen luokitus ja sen käytännön vaikutus telineen määrittelyyn
Kiinan kansallinen standardi GB 50011 jakaa alueet seismisen intensiteetin vyöhykkeisiin VI–IX, ja vyöhykkeiden VII ja sitä korkeampien varastohyllyjen on täytettävä erityiset jäykistys-, ankkuri- ja materiaalivaatimukset, jotka poikkeavat merkittävästi standardimäärityksistä. Monet ostajat maanjäristysalttiiden alueiden ulkopuolella aliarvioivat tämän, mutta osissa Yunnanin, Sichuanin, Xinjiangin ja rannikkoalueiden laitokset kohtaavat todellisen seismisen riskin, joka vaatii suunniteltuja ratkaisuja.
Käytännössä seisminen vaatimustenmukaisuus muuttaa telineiden rakennetta useilla tavoilla:
- Pystyrungot vaativat ylimääräisiä diagonaalisia tukiosia, mikä lisää rungon painoa ja pienentää alemmilla tasoilla olevien kantavien palkkien vapaata leveyttä.
- Pohjaankkurit on upotettava sertifioituun syvyyteen betoniin, jolla on tietty vähimmäispuristuslujuus – jälkiasennetut kemialliset ankkurit ovat hyväksyttäviä useimmilla vyöhykkeillä, mutta ne on testattava todennetuilla kuormilla.
- Rivivälikkeet ja vierekkäisiä rivejä yhdistävät selkärangan jäykistykset tulevat pakollisiksi tiettyjen korkeuksien yläpuolella, jolloin sivuttaiskuormat jakautuvat telinejärjestelmän poikki sen sijaan, että ne keskitettäisiin yksittäisiin ankkuripisteisiin.
- Telinejärjestelmän suurin sallittu korkeus-syvyyssuhde on pienentynyt, mikä voi edellyttää leveämpiä runkoja tai pienempiä säilytyskorkeuksia äärimmäisillä seismisillä vyöhykkeillä.
Telineiden määrittäminen vakiotoleransseihin (ei-seismisiin) vyöhykkeen VIII alueella ei ole vain noudattamisriski vaan myös vastuuriski. Meidän älykkäät varastohyllyratkaisut on suunniteltu seismisellä vyöhykkeellä, joka on integroitu suunnitteluvaiheessa, eikä niitä ole lisätty valintaruuduksi jälkikäteen.
Teräslaadun valinta: Q235 vs. Q345 ja Kun erolla on väliä
Q235 ja Q345 ovat kaksi yleisintä kiinalaisessa varastohyllytuotannossa käytettyä rakenneterästä, ja valinta niiden välillä ymmärretään usein väärin. Q345:n (345 MPa) myötölujuus on noin 47 % korkeampi kuin Q235:n (235 MPa), mikä tarkoittaa, että samalla poikkileikkauksella Q345-komponentit kantavat enemmän kuormaa. Merkittävä kysymys ei kuitenkaan ole "kumpi on vahvempi", vaan "kumpi sopii määritellylle kuormitukselle annetulla poikkileikkausgeometrialla".
Normaalikorkeuteen (alle 6 m), jotka kuljettavat normaaleja lavakuormia, riittävän mittaiset kylmävalssatut Q235-profiilit toimivat luotettavasti ja tarjoavat kustannustehokkuutta. Q345 tarjoaa selkeitä etuja yli 8 metrin korkeissa hyllyissä, raskaasti kuormitetuissa sisäänajojärjestelmissä ja mezzanine-rakenneosissa, joissa taipuman hallinnasta tulee kriittistä jatkuvassa kuormituksessa. Q345:n käyttäminen poikkileikkauksen paksuuden pienentämiseen kuormitusluokituksen säilyttämisessä on oikeutettu tekninen lähestymistapa – mutta vaatii huolellisen tarkastuksen, että ohuempi osa ei vaaranna paikallista nurjahdusvastusta puristetuissa pystypylväissä.
Telinetarjouksia arvioivien ostajien tulee pyytää teräslaadun sertifikaattia ja poikkileikkauksen paksuutta kuormitustaulukon rinnalla, ei vain nimelliskapasiteettia. Materiaalilaadulla saavutettu korkea nimelliskapasiteetti voi olla sopiva; osion käyttäytymistä koskevilla vahvistamattomilla oletuksilla saavutettua ei ole.
Telinevaurioiden ymmärtäminen: kuinka se luokitellaan ja milloin se on vaihdettava
Haarukkatrukkien törmäysten aiheuttamat telinevauriot ovat yleisin syy varastohyllyjen vioittumiseen, mutta monilla tiloilla ei ole virallista vaurioluokitusta tai tarkastusprotokollaa. Eurooppalainen standardi EN 15635 ja Kiinan vastaavat ohjeet tunnustavat riskiperusteisen lähestymistavan vaurioiden arvioinnissa, joka jakaa muodonmuutokset kolmeen toimintatasoon.
Vihreä (hyväksyttävä – näyttö)
Pieniä pintavaurioita, maalihäviöitä tai hyvin pieniä kolhuja, jotka eivät vaikuta pystytuen poikkileikkauksen geometriaan. Kuorman vähentämistä ei vaadita, mutta vauriot tulee kirjata ja tarkastaa uudelleen seuraavassa aikataulussa.
Keltainen (kuormituksen vähentäminen vaaditaan – ajoita korjaus)
Pystylaipan tai uuman näkyvä muodonmuutos, mukaan lukien taipuminen, vääntyminen tai painuma, joka ylittää määritetyt rajat (tyypillisesti 3 mm sivuttaispoikkeama 1 metrin korkeutta kohti). Lokero on purettava tai kuormitusta vähennettävä, kunnes vaurioitunut komponentti vaihdetaan. Telinesuojan tai pilarisuojien käyttäminen vaihdon korvikkeena ei ole hyväksyttävää tällä tasolla.
Punainen (välitön purku ja eristys)
Halkeilu, repeämä, vakava lommahdus tai mikä tahansa vaurio hitsausvyöhykkeissä. Tila on välittömästi purettava ja eristettävä riippumatta siitä, miltä teline näyttää käyttäytyvän nykyisen kuormituksen alaisena. Telineet voivat kuljettaa kuormia näkyvän tuoton yli aina äkilliseen romahtamiseen asti.
Kuten a varastohyllyjen toimittajat Omilla tuotantolinjoillamme ja tuotekehityskyvyllämme pystymme toimittamaan sertifioituja vaihtopylväitä ja palkkeja, jotka on mitoitettu asennettujen järjestelmien kanssa – käytännöllinen etu, kun tarvitaan kiireellisiä korjauksia ilman täydellistä järjestelmän vaihtoa.
Säteen tason korkeuksien optimointi seka-SKU-kuormalavoille
Yksi huomiotta jääneimmistä tehokkuusvipuista varastohyllyissä on palkin nousu – palkkien tasojen välinen pystysuuntainen etäisyys. Monet laitokset asettavat tasaisen säteen jakovälin kaikille lahdille varaston korkeimman lavan perusteella, mikä tuhlaa merkittävästi pystysuoraa tilaa aina, kun lyhyempiä kuormalavoja säilytetään. Kurinalaisempi lähestymistapa sisältää varaston segmentoimisen tuotekorkeusvyöhykkeisiin ja palkkien jakojen määrittämistä vastaavasti.
Käytännön tapa on rakentaa varastotiedoista lavojen korkeusjakaumataulukko ja tunnistaa kolme tai neljä hallitsevaa korkeuskaistaa. Kullekin kaistalle omistetut kentät konfiguroidaan sitten kyseiselle kaistalle mitoitetut sädevälit sekä 100–150 mm:n käsittelyetäisyys. Talteen otettu tila voi olla huomattava: 10 metrin korkeudessa siirtyminen tasaisesta 2 000 mm:n jakovälistä (neljä säteen tasoa) 1 350 mm:n väliin lyhyiden tavaroiden vyöhykkeellä tuottaa viisi sädetasoa – 25 %:n lisäys kuormalavojen paikoissa saman jalanjäljen sisällä.

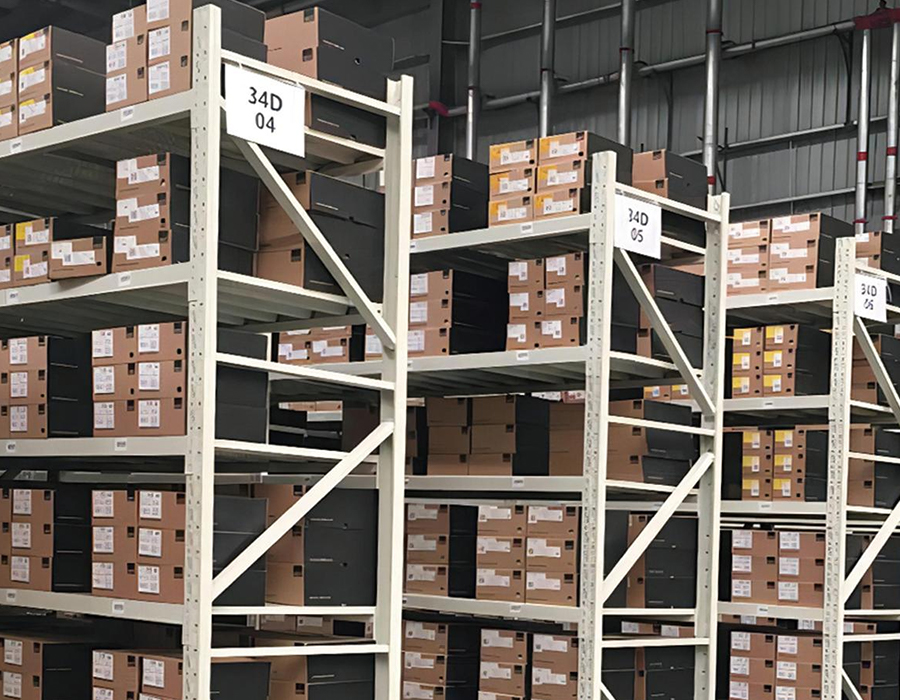

Rajoitus on toiminnallinen: sekakorkeusvyöhykkeet edellyttävät joko tiukkaa uraa tai varastonhallintajärjestelmää (WMS), joka pakottaa korkeustietoisen sijainnin määrityksen. Ilman tätä lyhyet kuormalavat ajautuvat väistämättä korkeisiin laitteisiin ja tehokkuuden lisäys haihtuu. Palkkien säätö on yksinkertaista tavallisissa pulttittomissa telineissä – palkit siirretään muutamassa minuutissa – mutta organisaation kurinalaisuus vyöhykkeen eheyden ylläpitämiseksi on vaikeampi ylläpitää.
Mitä "älykäs" todellisuudessa tarkoittaa nykyaikaisissa varastohyllyjärjestelmissä
Termiä "älykkäät varastohyllyratkaisut" käytetään laajasti koko alalla, mutta taustalla olevat tekniikat vaihtelevat valtavasti kypsyyden ja käytännön arvon suhteen. On syytä erottaa ne älykkyyskerrokset, jotka ovat tällä hetkellä kaupallisesti todistettuja, ja ne, jotka pysyvät pyrkimyksissä useimmissa käyttökohteissa.
- Anturipohjainen kuormitusvalvonta upottaa venymämittareita tai punnituskennoja telineen pylväisiin tai palkkiliitäntöihin ja toimittaa reaaliaikaisia painotietoja keskusvalvontajärjestelmään. Tämä on kypsää tekniikkaa, jolla on selkeät turvallisuus- ja varastonhallinnan edut – ylikuormitustapahtumat laukaisevat hälytyksiä ennen kuin rakenteelliset rajat saavutetaan.
- Automaattiset tallennus- ja hakujärjestelmät (AS/RS) telineiden kanssa integroituna – mukaan lukien pinoamisnosturit, minikuormajärjestelmät ja telinekäytävissä toimivat autonomiset mobiilirobotit (AMR) – edustavat todistettua, paljon investointeja vaativaa älykästä infrastruktuuria. Nämä sopivat korkean suorituskyvyn, ennustettavissa oleviin SKU-ympäristöihin yleisen varastoinnin sijaan.
- RFID ja viivakoodi sijainnin vahvistus telinetasolla tarjoaa valinnan vahvistuksen ja reaaliaikaisen sijainnin tarkkuuden WMS:ssä. Tämä on edullinen, laajalti käytössä ja parantaa aidosti varaston tarkkuutta, kun se on asennettu oikein.
- Ennakoiva huolto tärinäanalyysin avulla sukkula-ajoneuvoissa, nostureissa ja telineiden infrastruktuuriin liitetyissä kuljetinjärjestelmissä on nouseva sovellus – hyödyllinen korkean käytön automatisoiduissa ympäristöissä, mutta tuottaa enemmän melua kuin signaalia käsikäyttöisissä varastoissa.
Huijianissa älykäs telineiden tuotelinjamme on kehitetty 1 500 neliömetrin T&K-keskuksemme kautta ja suunniteltu integroitumaan todellisiin käyttöjärjestelmiin – ei etiketin markkinoimiseksi. Tavoitteena on aina sovittaa oikea älykkyystaso kunkin asiakkaan toiminnan todelliseen suorituskykyyn, SKU-profiiliin ja automaatiovalmiuksiin.
