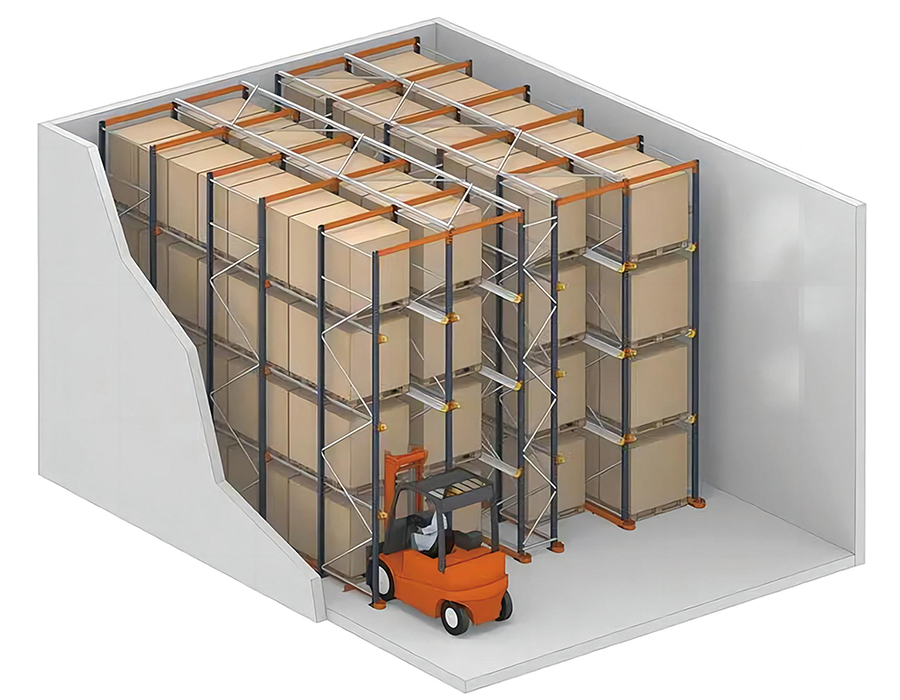

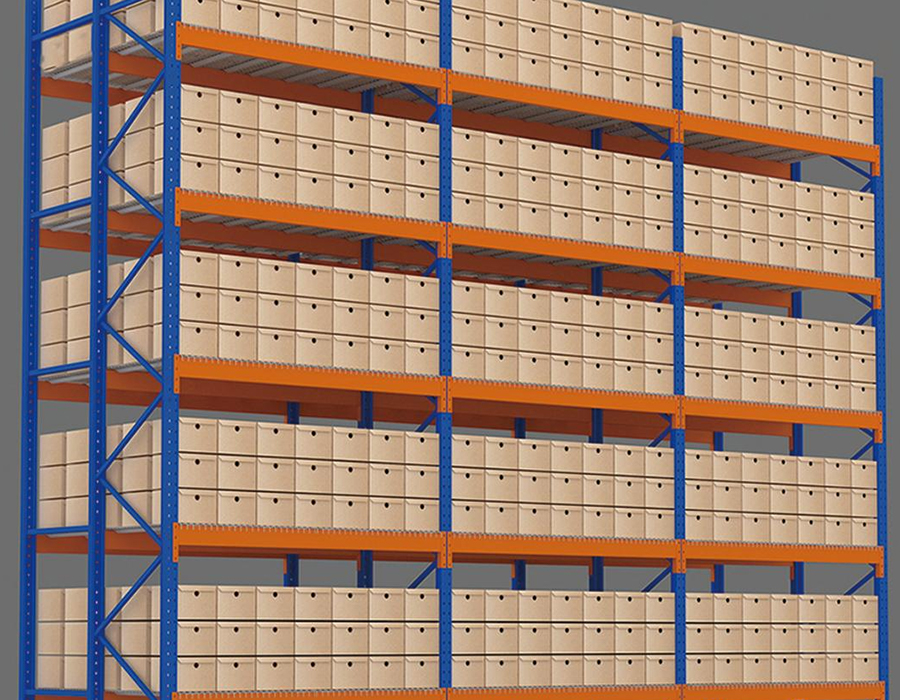

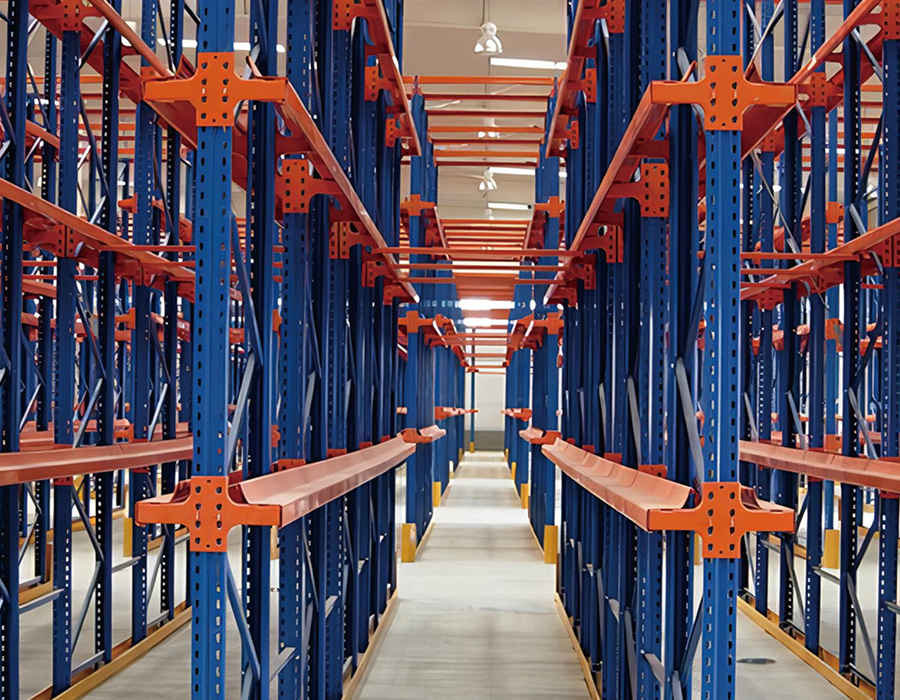

Raskaat kuormalavojen telineet

Pystyrungon mittari ja profiilin muoto määrittävät todelliset kuormitusarvot

Raskaaseen teolliseen lavatelineeseen painettu kuormitusarvo ei ole kiinteä materiaaliominaisuus – se on laskettu arvo, joka on johdettu teräslaadun, profiilin paksuuden (mitta), profiilin geometrian ja jäykistymättömän pilarin korkeuden välisestä vuorovaikutuksesta. Kaksi telinettä, joilla on identtinen teräslaatu ja ilmoitettu kapasiteetti, voivat käyttäytyä hyvin eri tavalla kuormitettuna, jos niiden pystyprofiilit eroavat toisistaan. Tällä erolla on valtava merkitys arvioitaessa toimittajien tarjouksia, joissa on vain kapasiteettinumero ilman poikkileikkausta.

Pyöritä pystysuorat profiilit sisään raskas lavahyllyjärjestelmä s on tyypillisesti rullamuovattu avoimiin tai puolisuljettuihin osiin – yleisimmät ovat C-kanava, I-profiili ja pisara- tai laatikkopylväsprofiilit, joita käytetään korkean välisovelluksissa. Avoimet C-kanavat ovat taloudellisia ja yksinkertaisia ​​valmistaa, mutta niillä on pienempi kiertosäde heikon akselin ympärillä, mikä tekee niistä herkempiä sivuttaissuuntaiselle lommahdukselle aksiaalisen puristuksen seurauksena korkeuden kasvaessa. Suljetut tai puolisuljetut laatikkopylväät levittävät materiaalia kauemmas neutraalista akselista molempiin suuntiin, mikä parantaa merkittävästi nurjahduskestävyyttä – minkä vuoksi käytännössä kaikki yli 10 metrin hyllyt käyttävät laatikko- tai paksuseinäisiä suljettuja profiileja.

Mittareiden pienentäminen on yleinen kustannussäästömenetelmä, jota on vaikea havaita ilman mittausta. Nimellinen 2,0 mm pystysuora, joka on valmistettu 1,7 mm:n todellisella paksuudella, menettää noin 15 % poikkileikkausalastaan ​​ja suhteettoman suuremman osuuden hitausmomentistaan. Käytännön seuraus on teline, joka täyttää ilmoitetun kantavuuden ihanteellisissa laboratoriotestiolosuhteissa, mutta jolla on pienemmät turvallisuusmarginaalit todellisissa epäkeskokuormituksessa, iskuissa tai trukkien dynaamisissa voimissa. Ostajien tulee määrittää hankintasopimuksissa mitatun vähimmäistoleranssit ja pyytää materiaalitodistukset mittatarkastusraporttien ohella.

Tekninen logiikka palkin taipumarajojen takana raskaissa sovelluksissa

Säteen taipuma kuormattujen lavahyllyissä ei ole vain esteettinen huolenaihe – se on rakenteellinen signaali, jolla on suoria vaikutuksia kuorman uudelleenjakoon ja liittimen eheyteen. Alan standardit, mukaan lukien FEM 10.2.02 hyllykoodi ja Kiinan GB/T 25820, määrittelevät, että vaakasuuntainen säteen taipuma ei saa ylittää jänneväliä/200 käyttörajana. Normaalille 2 700 mm:n säteen jännevälille tämä vastaa 13,5 mm:n maksimipoikkeamaa. Tämän rajan ylittäminen ei takaa välitöntä vikaa, mutta se osoittaa, että palkki toimii suunnitteluverhonsa reunalla.

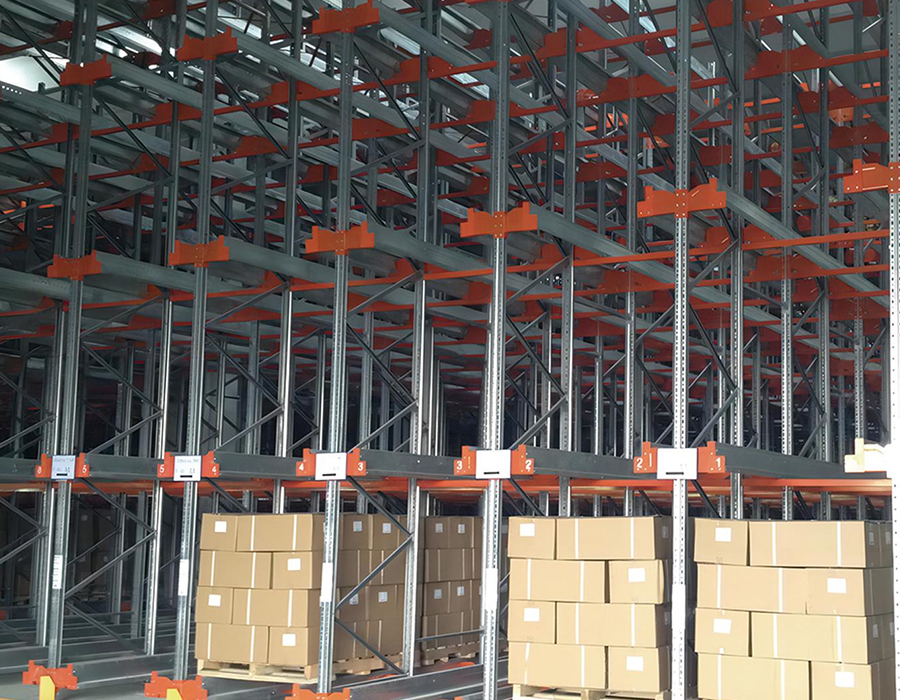

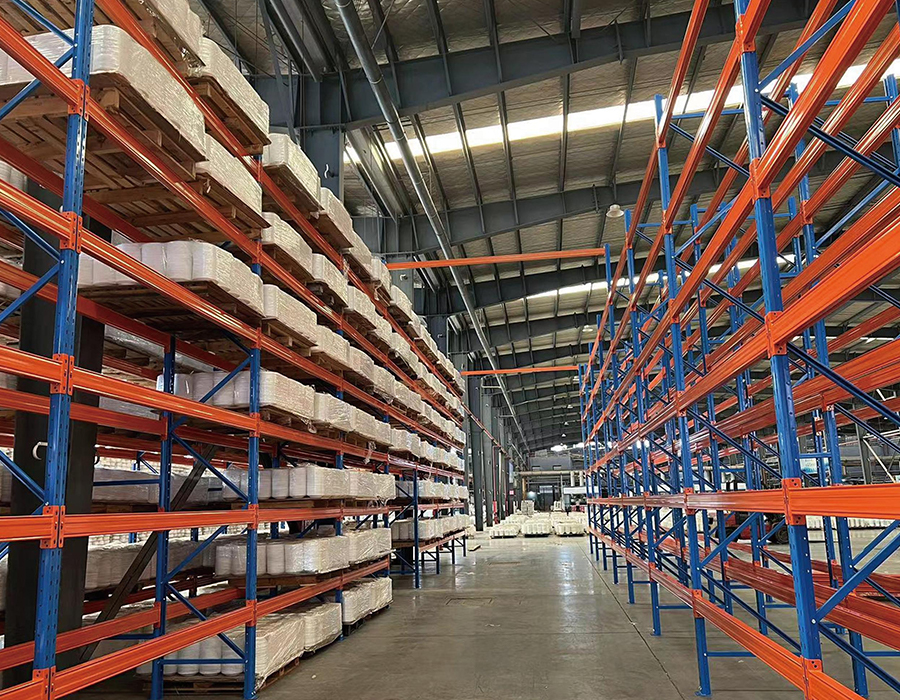

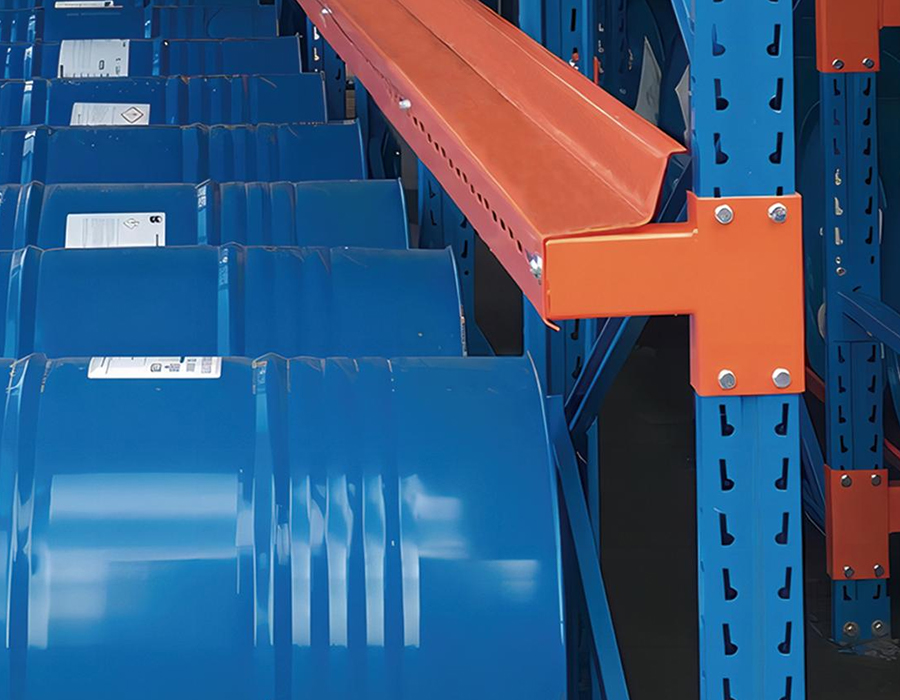

Se, mitä rakenteellisesti tapahtuu, kun palkit taipuvat liikaa, ymmärretään usein väärin. Ensisijainen riski ei ole säteen murtuminen – se on palkin ja pystysuoran välisen liittimen asteittainen löystyminen toistuvien kuormitus- ja purkujaksojen aikana. Useimmissa raskaissa kuormalavahyllyjärjestelmissä käytetään koukulla olevaa turvalukitusliitintä, jossa palkin kieleke kytkeytyy pystypylvään rei'itettyyn rakoon. Kun palkit taipuvat ja palautuvat toistuvasti dynaamisen lavan sijoittelun aikana, liitin kokee mikroliikettä kiinnityspisteessä. Ajan myötä tämä kovettaa terästä koukun kärjessä, mikä lopulta aiheuttaa kielekkeen halkeilua tai raon muodonmuutoksia, mikä vähentää liittimen ulosvetovastusta selvästi alle sen nimellisarvon.

Korjaava lähestymistapa ei aina ole säteen syvyyden lisääminen. Joskus tehokkaampi ratkaisu on pienentää kentän leveyttä – 2 700 mm:stä 2 400 mm:iin jännevälein siirtyminen vähentää dramaattisesti maksimaalista taivutusmomenttia ja taipumaa ilman, että teräksen paino kasvaa suhteessa. Meidän raskaaseen käyttöön tarkoitetut teollisuuslavatelineet on suunniteltu siten, että jänne-syvyyssuhteet on tarkistettu todellisia taipumalaskelmia vastaan, ei vain staattisia kuormitustaulukoita, mikä varmistaa, että liittimen pitkäaikainen eheys säilyy järjestelmän koko käyttöiän ajan.

Lavan ylitys ja sen vaikutus palkin kuorman jakautumiseen

Vakiolavatelineiden kuormituslaskelmissa oletetaan, että lavakuormat on keskitetty palkkeihin, jolloin lava on täysin tuettu kahden palkkikiskon välissä. Käytännössä lavat ulottuvat usein palkin pinnan yläpuolelle, asettuvat epäsymmetrisesti kiskojen väliin tai sijoitetaan niin, että niiden nauhat kulkevat yhdensuuntaisesti palkin kanssa eikä kohtisuorassa. Jokainen näistä poikkeamista tuo mukanaan kuorman epäkeskisuuksia, joita vakiokapasiteettitaulukot eivät ota huomioon, mutta niitä esiintyy kuitenkin rutiininomaisesti suuritehoisissa varastoissa.

Kun lava ylittää etupalkin pinnan 100–150 mm – yleistä GMA-kuormalavoille kapeampien välilevyjen leveydellä – tehollinen kuormituspiste siirtyy eteenpäin pystysuorasta runkotasosta. Tämä aiheuttaa etupalkkiin kaatumismomentin, jota liittimen on kestettävä pystysuoran leikkauskuormituksensa lisäksi. Yhdistetty tarve voi ylittää liittimen nimellisen ulosvetovastuksen kuormituksella, joka on selvästi palkin ilmoitetun lavakapasiteetin alapuolella. Sama vaikutus ilmenee, kun lavat sijoitetaan palkkien suuntaisesti jaetuilla nauhoilla, jolloin syntyy kaksi keskittynyttä linjakuormaa eikä hajautettua pintakosketusta koko lavan pohjalle.

Käytännöllinen lievennys raskaissa kuormalavahyllyjärjestelmissä, joissa käsitellään epäsäännöllisiä kuormalavoja, on lavan tukitankojen asennus – poikkipalkit, jotka on sijoitettu kohtisuoraan palkkeihin nähden lahden keskipisteessä. Nämä tangot muodostavat kolmannen kosketuspisteen kuormalavoille, muuttaen pistekuormituksen hajautetuksi kuormitukseksi ja vähentäen palkin taipumaa jopa 40 % samalla lavapainolla. Ne myös estävät lavojen putoamisen palkkien väliin palkkiliittimen vioittumisen yhteydessä ja lisäävät merkityksellisen toissijaisen turvatoiminnon.

Pystykehysten leveyden vertailu: kun syvemmät kehykset ovat hintansa arvoisia

Pystyrungon syvyys – mitta mitattuna edestä taaksepäin kahden kehyksen muodostavan pystypilarin välistä – määritetään usein vähimmäismääräksi, joka on tarpeen ilmoitetun kuormituksen tukemiseksi, joka tavallisessa yksisyvässä valikoivassa hyllyssä on tyypillisesti 800 mm tai 1 000 mm. Kehyssyvyydellä on kuitenkin suora ja merkittävä vaikutus hyllyjärjestelmän vakauteen kaatumisvoimia vastaan, ja minimisyvyyden valitseminen kaikissa sovelluksissa on virheellistä taloudellisuutta raskaassa käytössä.

Yli 10 metrin korkeissa raskaissa kuormalavahyllyissä pystysuoran hoikkuussuhteesta – sen korkeudesta jaettuna sen vähimmäiskiertosäteellä – tulee hallitseva suunnitteluparametri pelkän aksiaalikuorman sijaan. Syvemmät kehykset tukevat pylväspylvästä luonnostaan ​​pidemmällä vaakasuoralla etäisyydellä pilarin keskilinjasta, mikä lisää runkokokoonpanon tehollista pyörimissädettä ja lisää kriittistä nurjahduskuormaa. Tästä syystä 1 000 mm:n tai 1 200 mm:n kehyksen lisämateriaalikustannukset ovat tyypillisesti perusteltuja vaaditun pystyosan painon pienenemisellä, mikä osittain kompensoi leveämpien diagonaalisten tukiosien lisäkustannuksia.

Ankkuripultin tekniset tiedot: Miksi ulosvetolujuus on tärkeämpää kuin leikkauslujuus

Suurin osa varastohenkilöstöstä ja jopa monet hankintatiimit olettavat, että telineen ankkuripultit kestävät ensisijaisesti vaakasuuntaisia leikkausvoimia – trukkien iskujen tai seismisen toiminnan aiheuttamaa sivusuuntaista työntöä. Todellisuudessa telineen pohjaankkureiden hallitseva kuormakotelo useimmissa raskaiden kuormalavahyllyjen kokoonpanoissa on pystysuora ulosvedettävä jännitys, ei vaakasuora leikkaus. Tämän ymmärtäminen muuttaa ankkurien määrittelyn ja tarkastuksen logiikan päinvastaiseksi.

Mekanismi on suoraviivainen: kun telinerunkoon kohdistuu kaatumismomentti – joko epäkeskisen lavakuorman, haarukkatrukin törmäyksen tai seismisen sivukiihtyvyyden vuoksi – rungon jännityspuolella oleva pohjalevy nostaa sen sijaan, että se liukuu. Tällä puolella olevan ankkuripultin on kestettävä koko nostovoima jännityksessä. 10 metrin korkeudessa raskaassa hyllyssä, joka on kuormitettu 4 000 kg:aan tasoa kohden viidellä tasolla, laskettu nostovoima jännitysankkurina suunnittelun vaikutuksesta voi ylittää 15–20 kN. Vakiobetonissa olevat M12-paisuntaankkurit saavuttavat vain 8–12 kN:n ulosvetokapasiteetin upotussyvyydestä ja betonilaadusta riippuen – selvästi alle kysynnän.

Oikea spesifikaatiomenetelmä sisältää kolme varmennettua parametria: betonin puristuslujuus asennuspaikassa (vähintään C25 useimpiin raskaisiin sovelluksiin), ankkurin upotussyvyys (ei vain pultin pituus – tehokas upotus pohjalevyn paksuuden ja mahdollisen tasoituslaastin jälkeen) ja reunaetäisyys lähimmästä betonisaumoista tai reunasta. Paikalle asennettujen testiankkureiden ulosvedetyt testitulokset ovat luotettavin tarkastusmenetelmä, ja niitä tulisi vaatia kaikissa projekteissa, joissa laskettu nousutarve lähestyy yli 60 % ankkurin luettelon ulosvetokapasiteetista.

Kuinka käytävän leveysmääritykset ovat vuorovaikutuksessa telineen vakauden ja trukkien valinnan kanssa

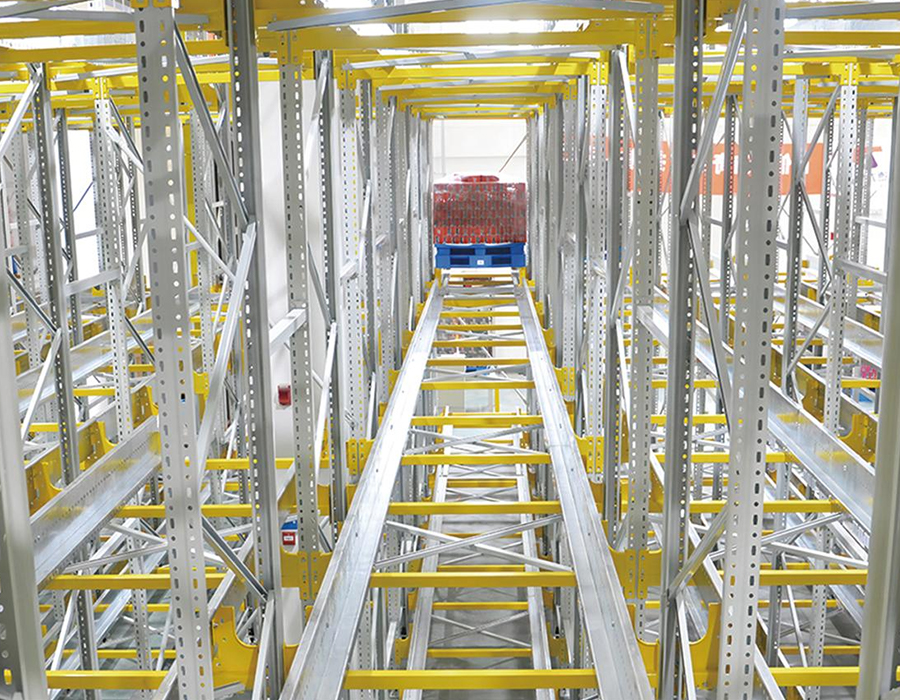

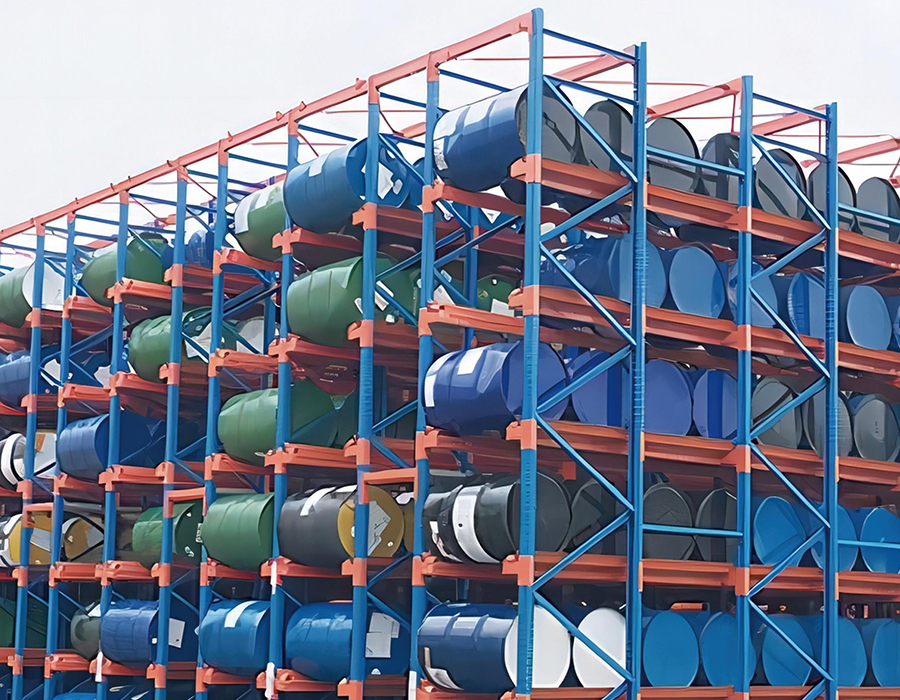

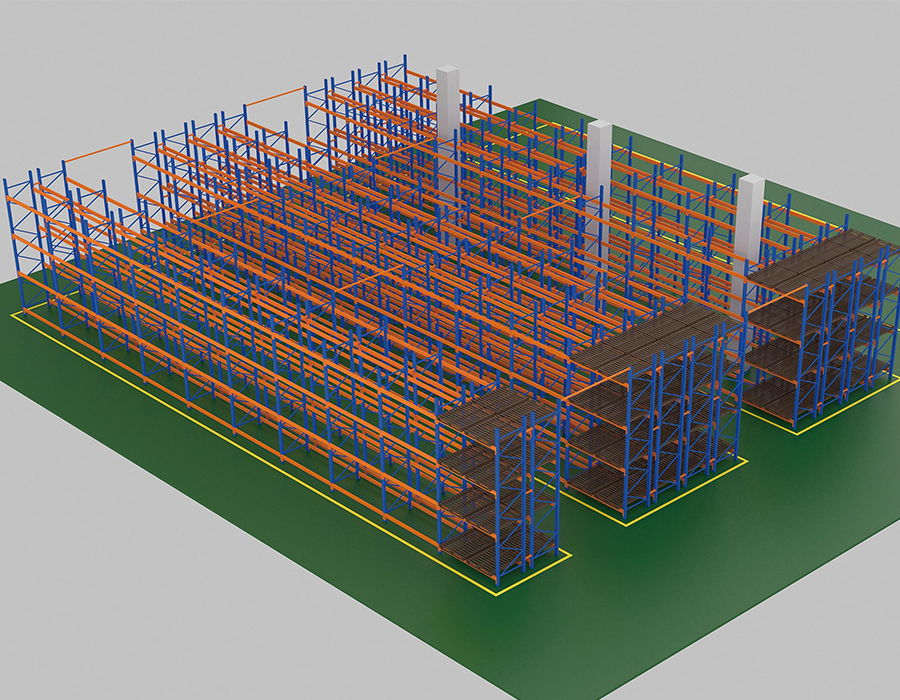

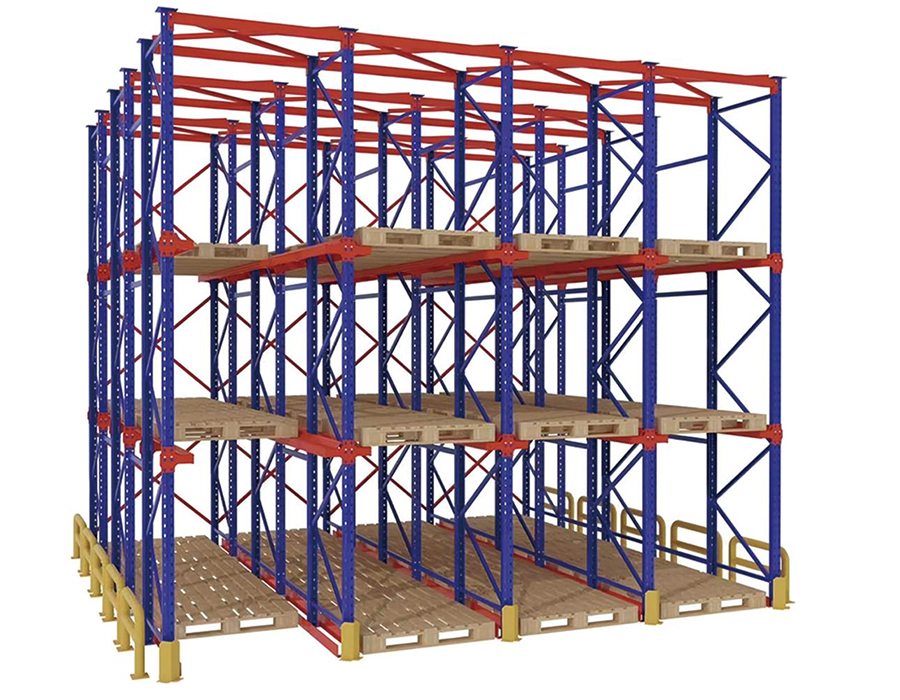

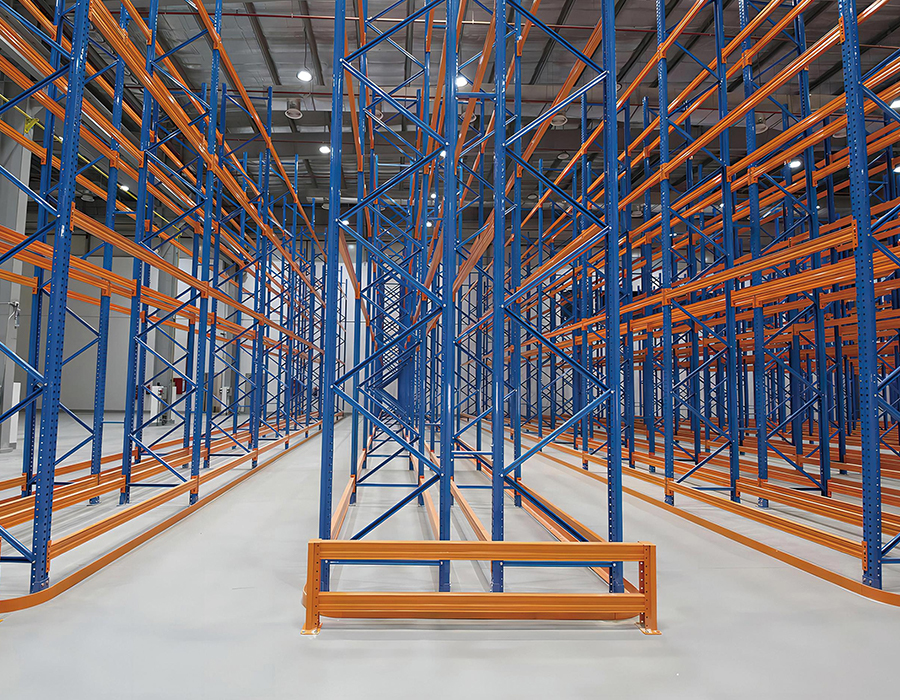

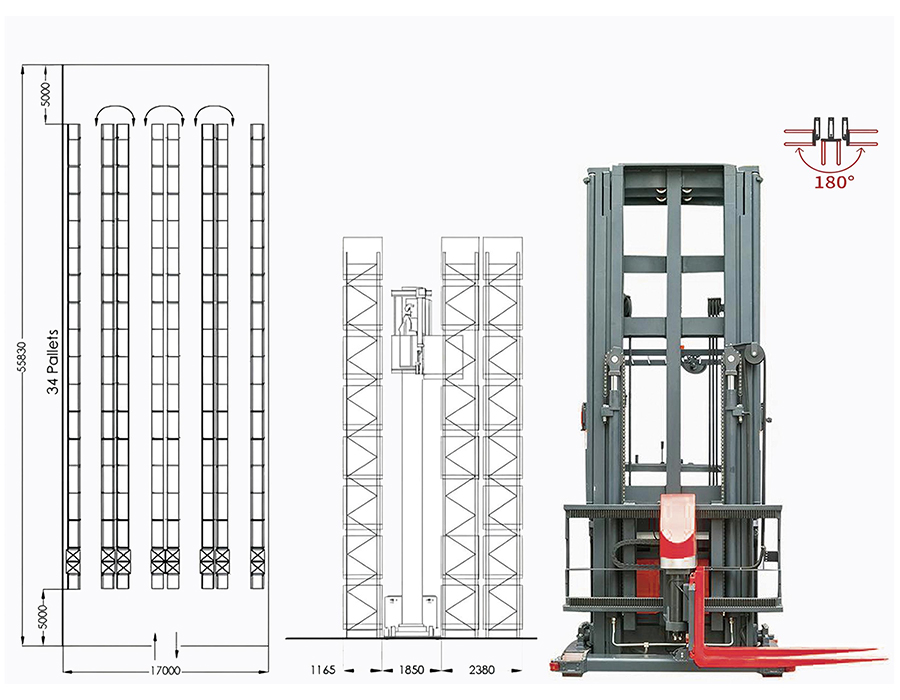

Käytävän leveys a raskaaseen teolliseen kuormalavatelineeseen layout ei ole pelkkä liikenteen hallintapäätös – se on järjestelmätekninen rajoitus, joka määrittää samanaikaisesti trukin tyypin, telineen enimmäiskorkeuden, suoritusnopeuden ja kokonaisvarastointitiheyden. Nämä muuttujat ovat tiiviisti kytkettyjä, ja yhden optimointi ilman muiden mallintamista tuottaa alioptimaalisia tuloksia, joita on kallista korjata asennuksen jälkeen.

Kolme pääkäytäväluokkaa luovat kukin erillisen sarjan peräkkäisiä rajoituksia:

• Leveä käytävä (3500 mm): Sopii vastapainotrukkeihin, joissa on vakiokääntösäteet. Käytännön telineen maksimikorkeus on rajoitettu noin 7–8 metriin trukin maston korkeuden ja näkyvyyden vuoksi. Varastointitiheys on pienin kolmesta kokoonpanosta, mutta suorituskyvyn joustavuus on suurin – mikä tahansa kaluston trukki voi toimia missä tahansa käytävässä, eikä erityiskoulutusta tai ajoneuvoa tarvita.

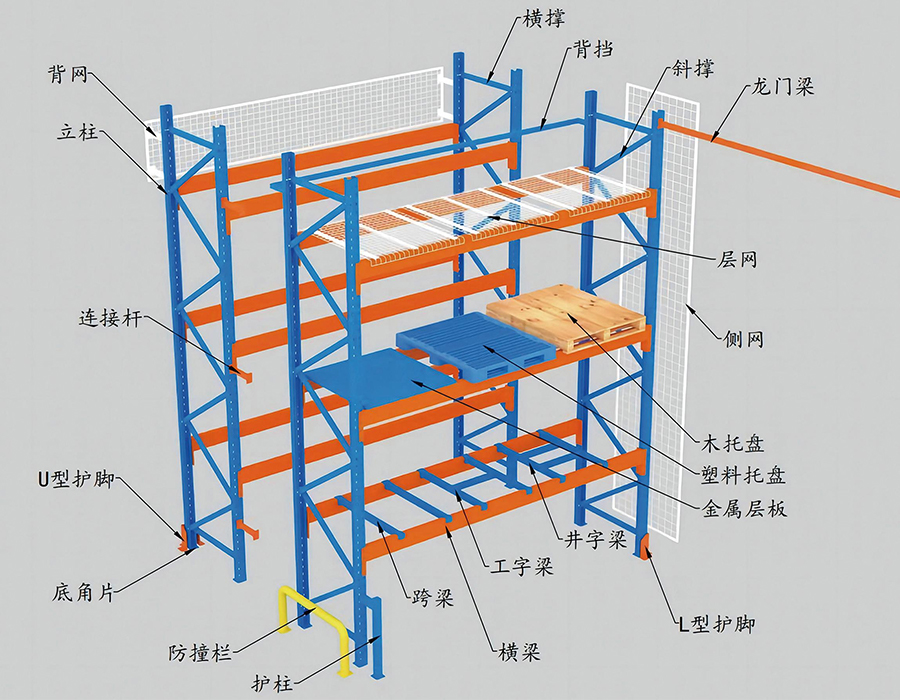

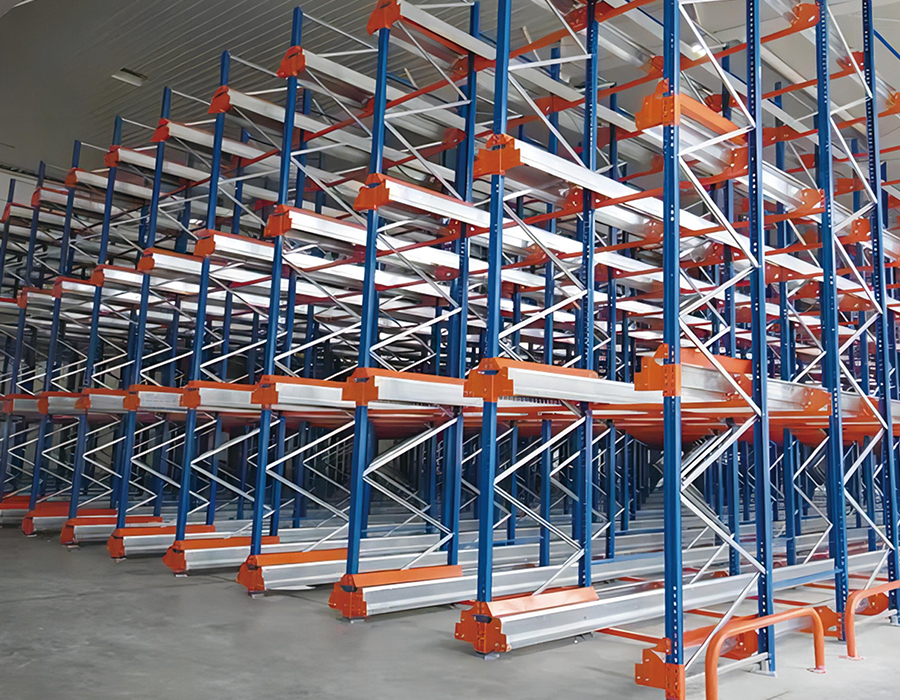

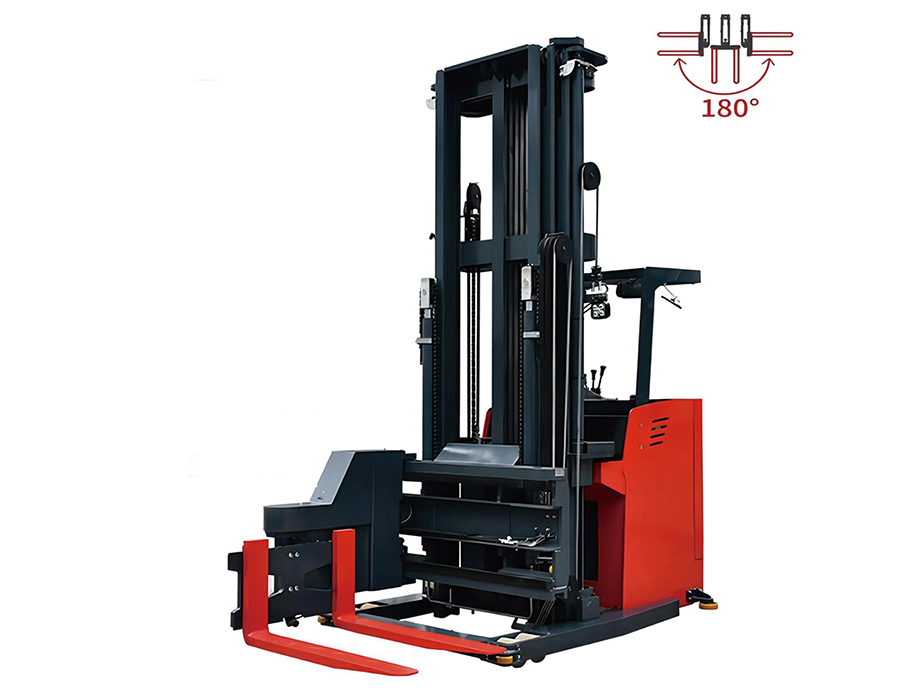

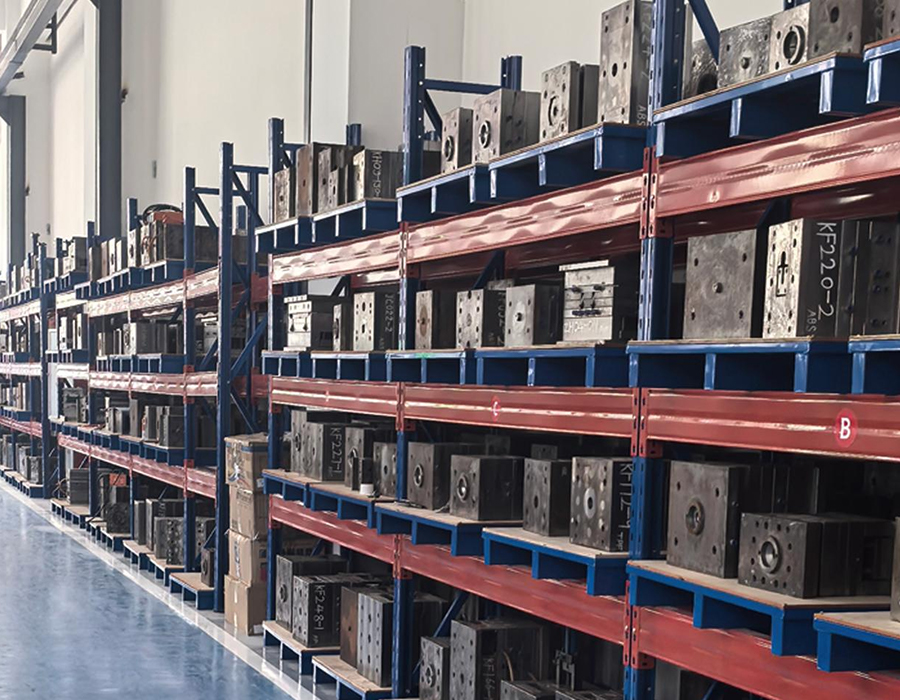

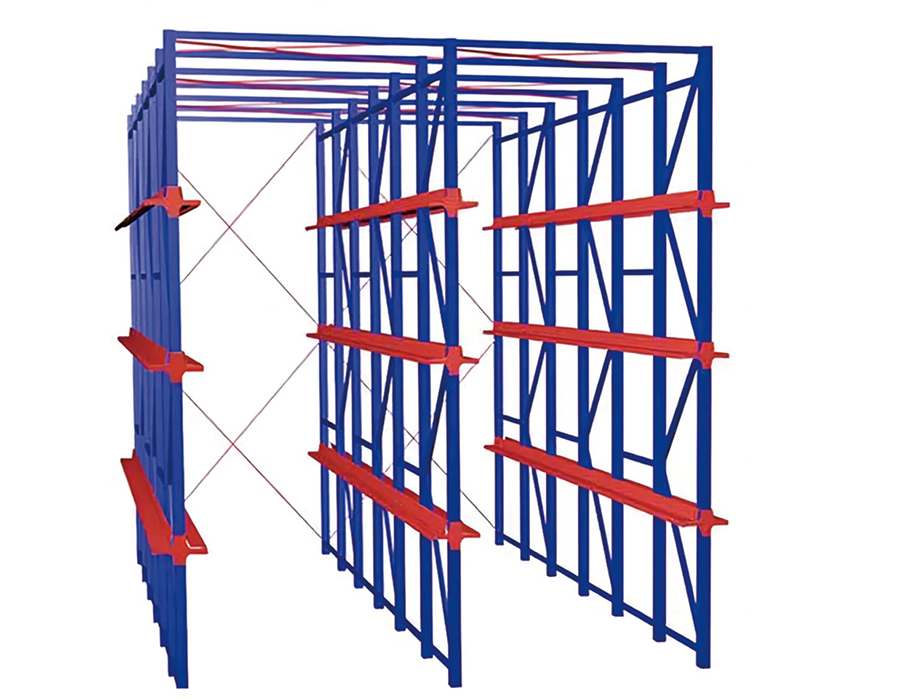

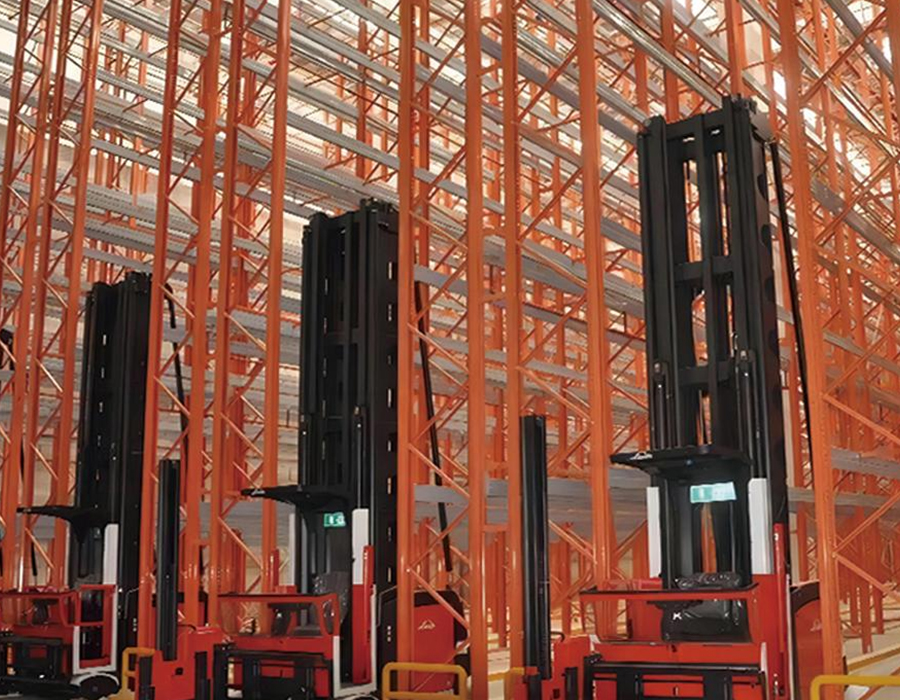

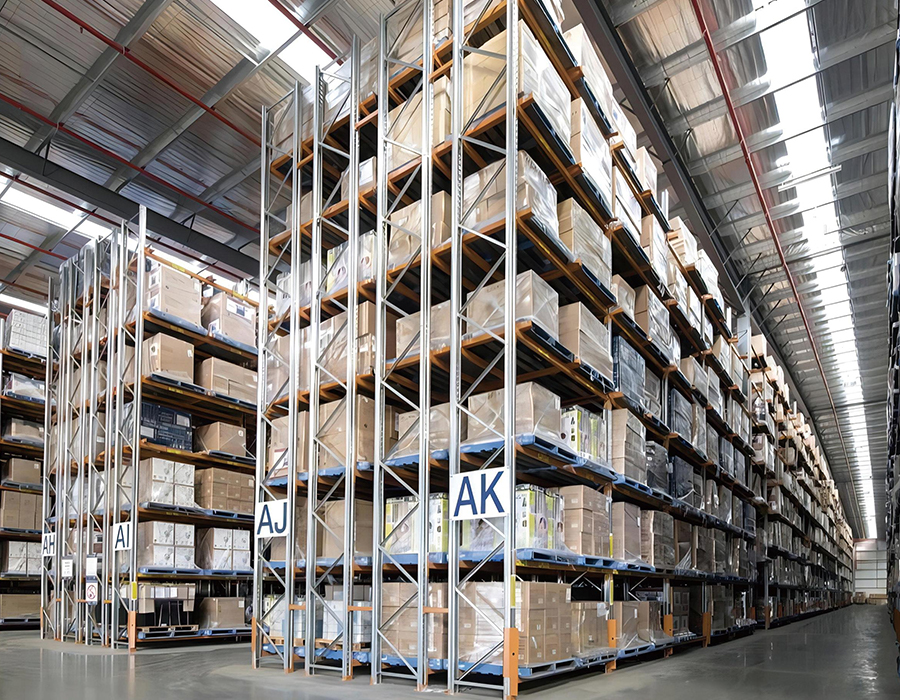

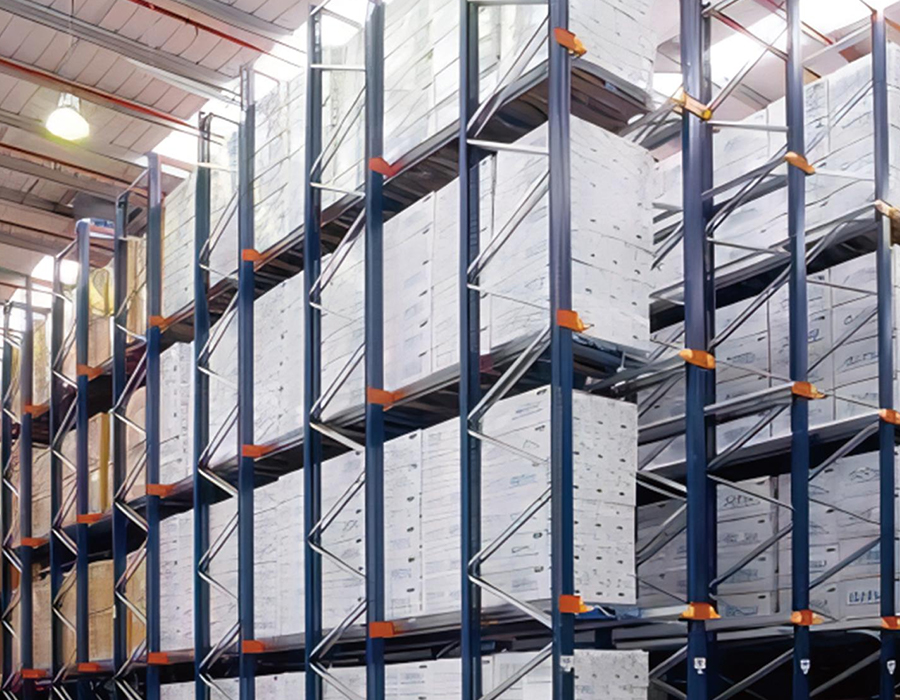

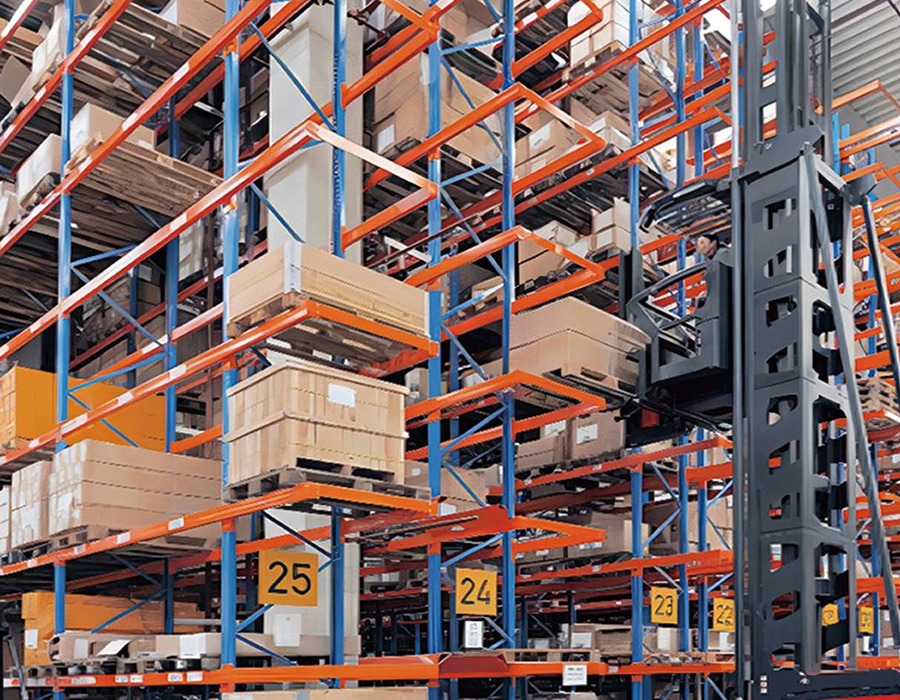

• Kapea käytävä (1 800–2 200 mm): Vaatii lanka- tai kiskoohjattuja erittäin kapean käytävän (VNA) trukkeja, jotka toimivat kuljettajan ollessa ylhäällä kuorman rinnalla. Nämä kuorma-autot voivat nousta 14 metrin korkeuteen ja saavuttaa 40–50 % korkeamman varastointitiheyden kuin leveät käytävät. VNA-trukit ovat kuitenkin yksikäyttöisiä – niitä ei voida käyttää vastaanotto- tai lähetystöihin telinekäytävän ulkopuolella, mikä vaatii erillisen vastapaino- tai työntötrukkikaluston pysähdysalueille.
• Työntöauton käytävä (2 700–3 200 mm): Yleisin kokoonpano nykyaikaisissa raskaissa kuormalavahyllyissä, tasapainottaa tiheyttä ja joustavuutta. Työntömastotrukit ojentavat haarukat siirtämättä ajoneuvon runkoa, mikä mahdollistaa käytön kapeammissa käytävissä kuin vastapainokoneet saavuttaen 10–11 metrin korkeuden. Kriittinen rajoitus on käytävän vähimmäisleveys 90 asteen lavojen sijoittelussa – tämä on kunkin trukkimallin ja kuormalavojen asennon mukainen, ja se on tarkistettava tarkan trukin spesifikaation, ei yleisen taulukon, mukaan.

Huijianilla layout-suunnitteluprosessimme alkaa trukin spesifikaatiosta eikä päättyä siihen. Telinejärjestelmän suunnittelu ensin ja sitten sopivan trukin valitseminen on yleinen järjestysvirhe, joka pakottaa kompromisseihin sekä käytävän leveyden että hyllyn korkeuden suhteen, mikä heikentää varaston yleistä tehokkuutta.

Pintapinnoitteen laatu raskaissa käyttöympäristöissä: yli mikronimäärän

Jauhepinnoitteen paksuus on yleisimmin mainittu eritelmä, kun verrataan pintakäsittelyn laatua raskaan teollisuuden lavatelineiden toimittajien välillä. 60–80 mikronin kuivakalvopaksuuden vakiospesifikaatioon viitataan laajalti, ja useimmat hyvämaineiset valmistajat täyttävät tämän kynnyksen. Pelkästään pinnoitteen paksuus on kuitenkin epätäydellinen korroosionkestävyyden ja pinnoitteen adheesion pitkäikäisyyden ennustaja todellisissa teollisuusympäristöissä – esikäsittelyprosessi ennen jauhemaalausta on kriittisin muuttuja.

Teollisuuden telineteräksen vakioesikäsittelysarja sisältää rasvanpoiston, pinnan peittauksen tai suihkupuhdistuksen valssihilseen ja ruosteen poistamiseksi, fosfatoinnin konversiopinnoitteen luomiseksi, joka sitoutuu kemiallisesti teräksen pintaan, ja viimeisen passivointihuuhtelun ennen jauhemaalausta. Fosfaattikerros on tartuntaperusta – ilman sitä paljaalle tai puutteellisesti valmistettujen terästen päälle levitetyt jauhemaalit irtoavat leikkausreunoista ja törmäysalueista 12–24 kuukauden kuluessa kosteissa tai kemiallisesti aktiivisissa ympäristöissä pinnoitteen paksuudesta riippumatta. Suolasuihkutestaus ISO 9227:n mukaan vähintään 500 tunnin ajan on mielekäs laadun vertailuarvo. toimittajien olisi voitava tarjota testisertifikaatteja pelkkien eritelmien sijaan.

Kylmävarastointisovelluksissa, joissa hyllyt toimivat alle -20 °C:n lämpötiloissa, tavalliset polyesterijauhemaalit haurastuvat ja menettävät iskunkestävyyden. Epoksi-polyesterihybridipinnoitteet tai kuumasinkitys ovat asianmukaisia ​​vaatimuksia näissä ympäristöissä. Niiden välillä on valittava kustannus-saatavuus: kuumasinkitys tarjoaa erinomaisen pitkän aikavälin korroosionkestävyyden ja kestää mekaaniset vauriot ilman irtoamista, mutta vaurioituneita galvanoituja osia ei voi korjata kenttämaalilla, kun taas hybridipinnoitettuja komponentteja voidaan korjata. Kuuden tuotantolinjamme ja 58 000 neliömetrin laitoksen sisäisten päällystysprosessiemme ansiosta pystymme hallitsemaan suoraan esikäsittelyn laatua kaikissa vaiheissa – mitä tilatut pinnoitusprosessit eivät voi luotettavasti taata.

Ilmoitustaulujen lataaminen: lakisääteinen vaatimus vai käytännön turvallisuustyökalu?

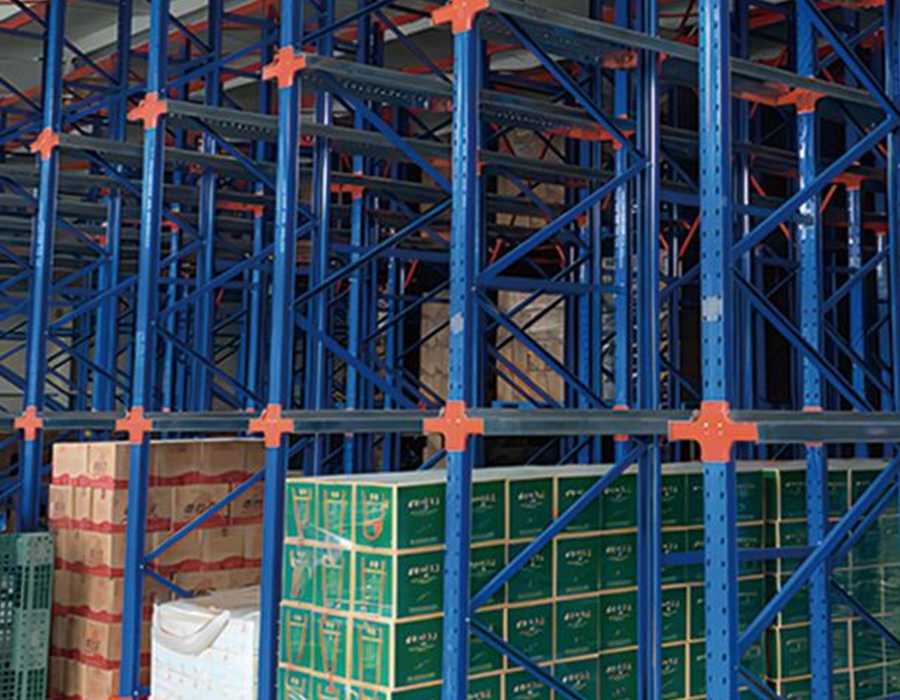

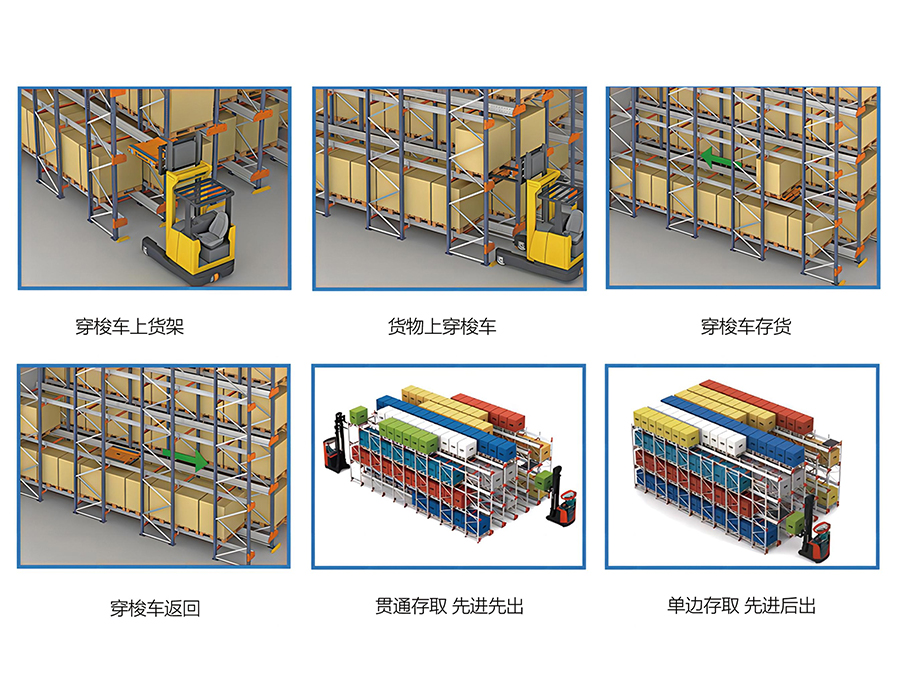

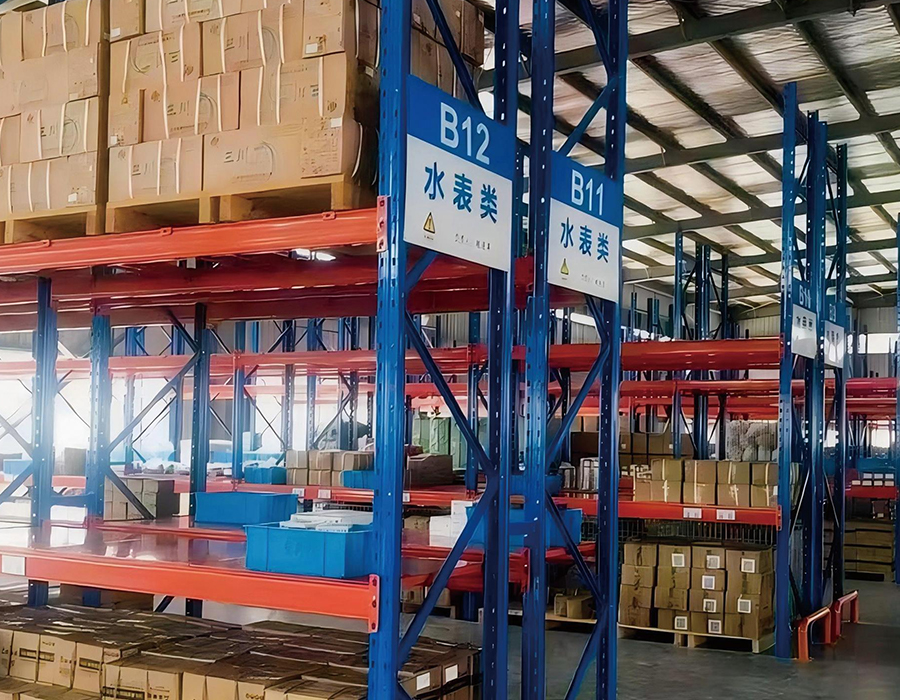

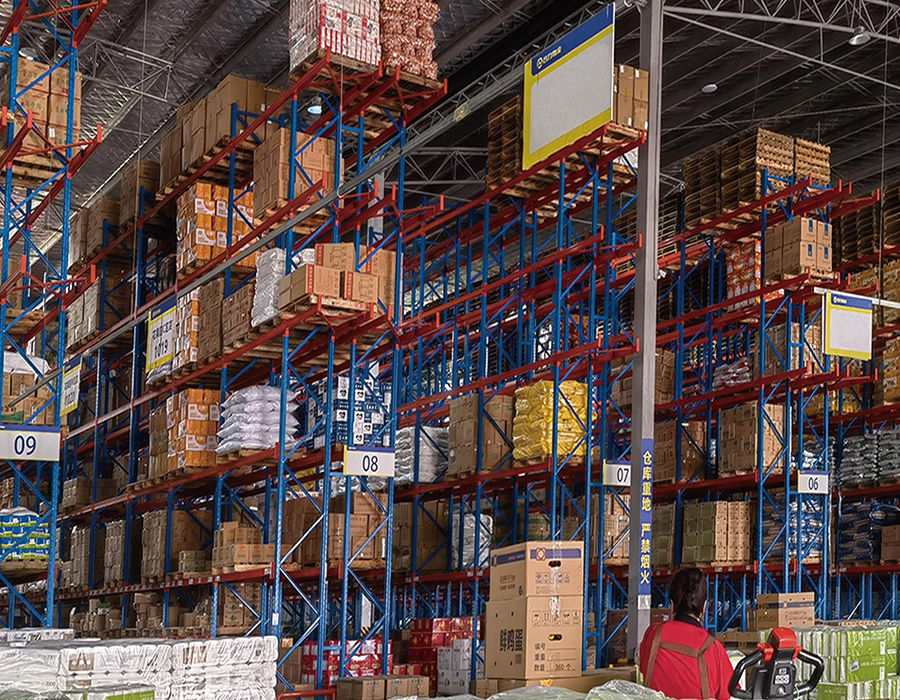

Kuormailmoitustaulut – telineisiin kiinnitetyt kilvet, jotka näyttävät suurimmat sallitut kuormat kenttää, palkin tasoa ja pystyrunkoa kohti – vaaditaan useimpien kansallisten teollisuustelinestandardien mukaan, mukaan lukien Kiinan GB/T 25820 ja eurooppalainen EN 15635. Käytännössä niitä käsitellään usein vaatimustenmukaisuuden muodollisuutena, eikä se heikentää merkittävästi niiden käyttöturvallisuusarvoa.

Oikein määritellyn kuormausilmoituksen raskaille kuormalavojen hyllyille pitäisi ilmoittaa enemmän kuin yksi kokonaistilavuusluku. Toiminnallisesti hyödylliset kuormailmoitukset sisältävät seuraavat tiedot:

• Suurin kuormitus palkkitasoa kohden (ei vain kenttäkohtaisesti), koska sijoittelupäätökset tekevät käyttäjät työskentelevät tasoittain, eivät kenttäalueelta.
• Yksikkökuorman enimmäismitat — erityisesti kuormalavojen ylitysrajat ja se, onko kapasiteetti kaksi lavaa palkkitasoa kohden vai yksi ylimitoitettu lava.
• Alueen lattian vähimmäiskapasiteetti, jotta toiminnanjohtajat voivat vertailla lattian kunnon muutoksia ajan myötä.
• Telinejärjestelmän valmistaja, asennuspäivämäärä ja tekninen standardi, jonka mukaan järjestelmä on suunniteltu – tärkeitä tietoja, kun vaurioiden korjausta tai laajennusta arvioidaan vuosia asennuksen jälkeen.

Käytännöllisempi haaste on, että kuormailmoitukset ovat tehokkaita vasta, kun niitä lukeva henkilökunta ymmärtää, mitä luvut merkitsevät varsinaisen varastonsa yhteydessä. Kantavuus 2 000 kg per palkkitaso on trukin kuljettajalle abstrakti luku, ellei sitä ole muunnettu tietyksi lavamääräksi ja tuotetyypin viitteeksi. Tilat, jotka täydentävät vakiokuormausilmoitusta tuotekohtaisella viitekortilla – esimerkiksi "enintään 2 lavaa tuotetta A tai 1 lava tuotetta B tasoa kohti" - raportoivat, että kuljettaja noudattaa merkittävästi paremmin kuormitusrajoituksia kuin ne, jotka lähettävät vain teknisen standardin ilmoituksen.
