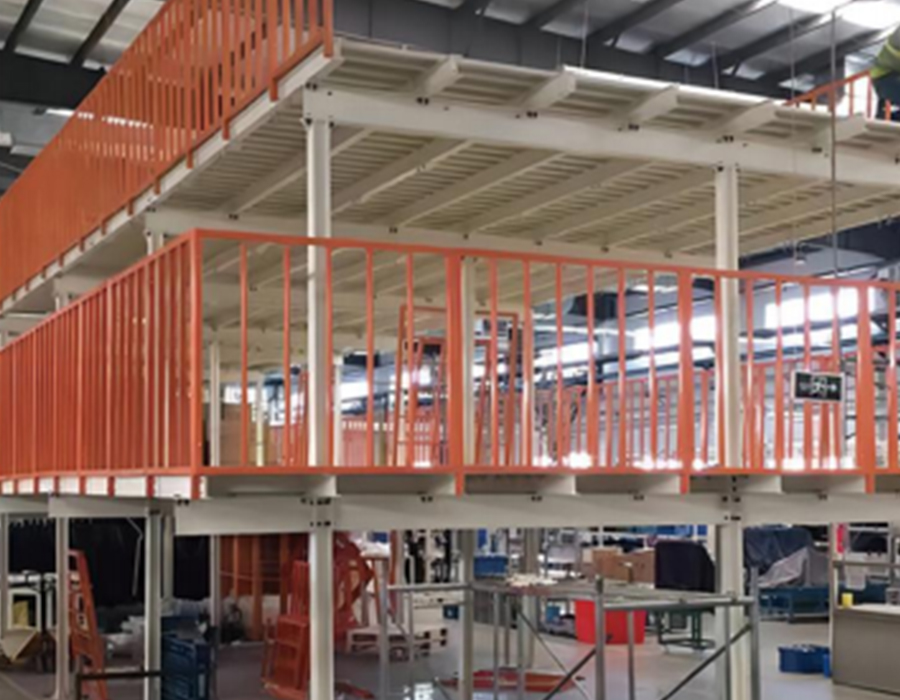

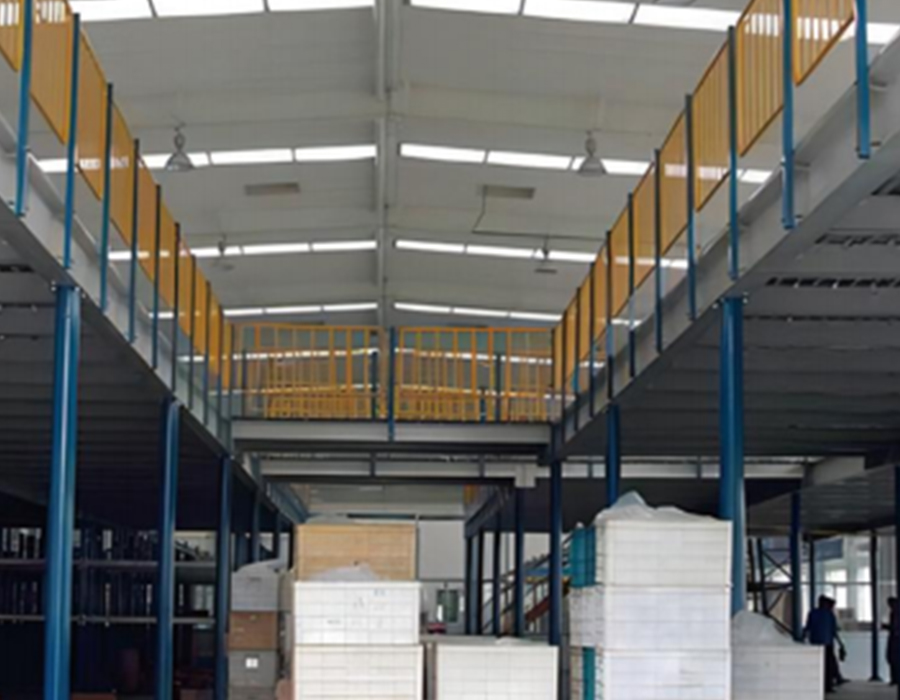

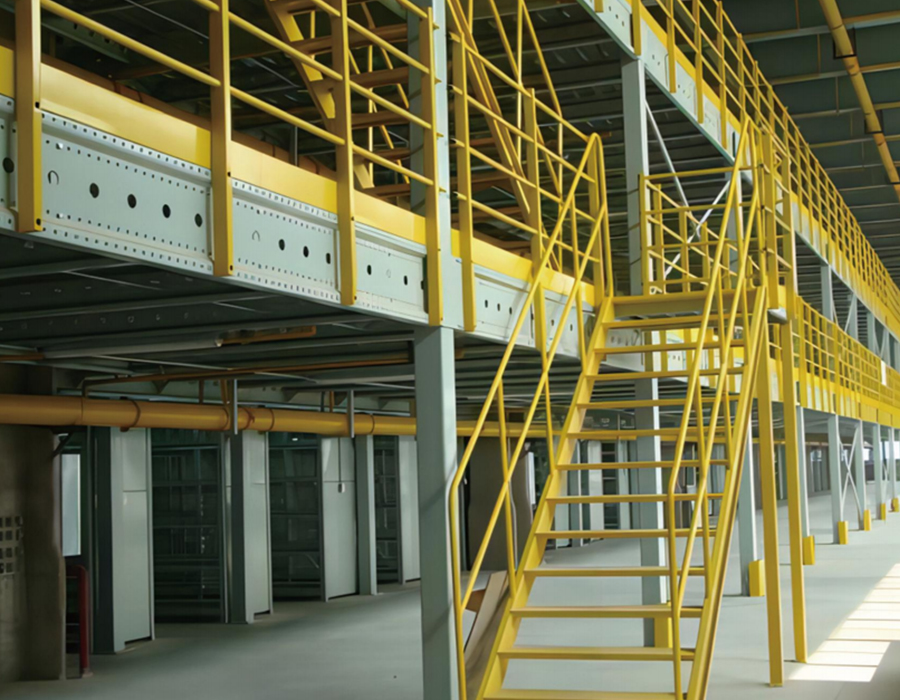

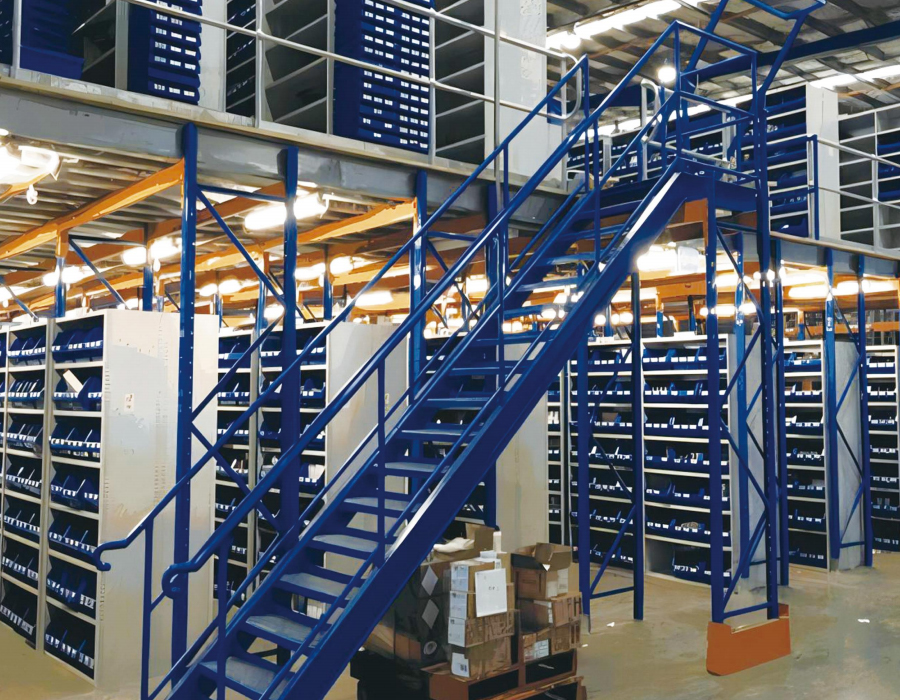

Teräs alusta

Kuinka selkeiden korkeusrajoitusten pitäisi vaikuttaa jokaiseen parvihyllypäätökseen

Selkeä sisäkorkeus – käyttökelpoinen pystymitta valmiista lattiasta alimpaan esteeseen – on yksittäinen rajoittavin parametri missä tahansa mezzanine hyllyt järjestelmäprojekti, mutta se mitataan usein vain yhdestä tai kahdesta rakennuksen pisteestä sen sijaan, että kartoittaisi järjestelmällisesti koko asennuksen jalanjäljen. Kattorakenteet, LVI-kanavat, palonsammutusputket, valaisimet ja nosturin kiitotien palkit luovat paikallisia korkeusrajoituksia, jotka voivat laskea selvästi rakennuseritelmän mukaisen nimellisen vapaakorkeuden alapuolelle. Varaston parviterästasohyllyjärjestelmän asentaminen ilman kattavaa yläpuolisen esteen kartoitusta johtaa rutiininomaisesti vasta asennuksen aikana havaittuihin rakenteellisiin ristiriitoja, jotka edellyttävät kallista palkin uudelleenreititystä tai parvikorkeuden alentamista.

Vähimmäiskorkeuslaskenta kaksitasoiselle mezzanine hyllyt system sen on täytettävä kaikki seuraavat vaatimukset samanaikaisesti: pohjakerroksessa välitason alla vaadittava vapaa sisäkorkeus (tyypillisesti 2 400–2 700 mm henkilökunnan sisäänpääsyä varten materiaalinkäsittelylaitteiden kanssa); itse mezzanine-kannen rakenteellinen syvyys, mukaan lukien pääpalkit, toissijaiset palkit ja terassit (tyypillisesti 250–450 mm jännevälistä ja kuormasta riippuen); parvikerroksen tasolla vaadittava vapaa korkeus (jälleen vähintään 2 400–2 700 mm, enemmän, jos hyllyt tai korkeat hyllyt asennetaan parvikerroksen yläpuolelle); ja palonsammutusvälivaatimukset, jotka monilla lainkäyttöalueilla edellyttävät, että säilytystilan yläosan ja sprinkleriohjainten välinen vähimmäisrako on 450–600 mm. Näiden kerrosten lisääminen tuottaa usein 6,5–7,5 metrin rakennuksen vapaan korkeuden toimivalle kaksitasoiselle parvilattiatelinejärjestelmälle, mikä eliminoi monet vanhemmat varastorakennukset ilman merkittäviä rakenteellisia muutoksia.

Kun rakennuksen korkeus on rajallinen, parvella olevan kannen rakenteellisen syvyyden vähentäminen on ensisijainen vipu. Siirtyminen perinteisestä I-palkkien perusrakenteesta solupalkkiin – teräspalkkeihin, joissa on pyöreät tai kuusikulmaiset uuma-aukot – mahdollistaa palvelujen, kuten sprinkleriputkien ja sähköjohdon, kulkemisen palkkirainan läpi eikä sen alla, mikä palauttaa 150–300 mm rakenteellisen syvyyden vähentämättä palkin kuormituskykyä. Tämä yksittäinen suunnittelumuutos voi tehdä marginaalisesta rakennuksesta toteuttamiskelpoisen koko välitason hyllyjärjestelmän asennuksen.

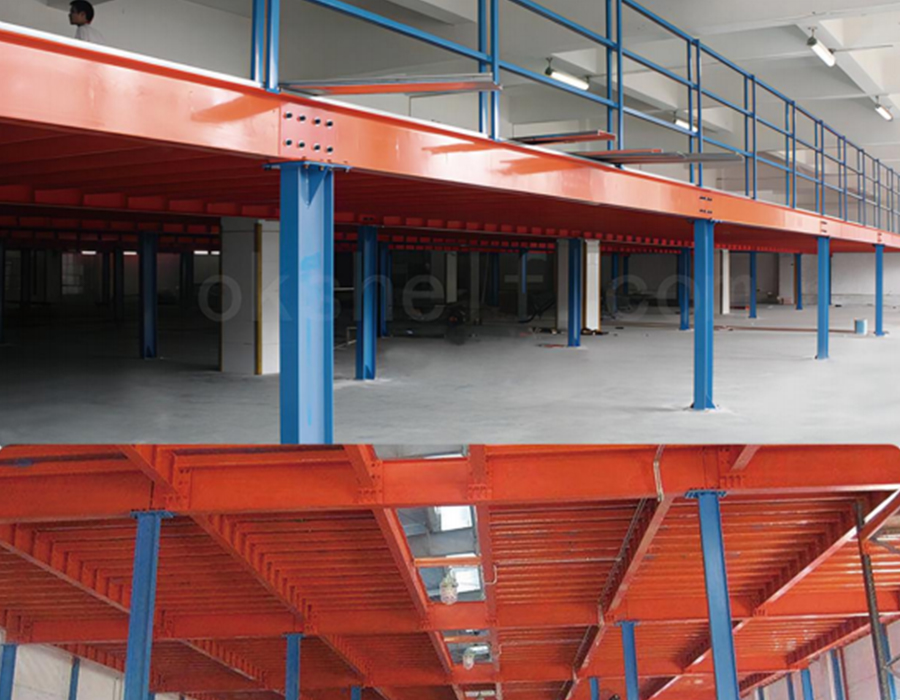

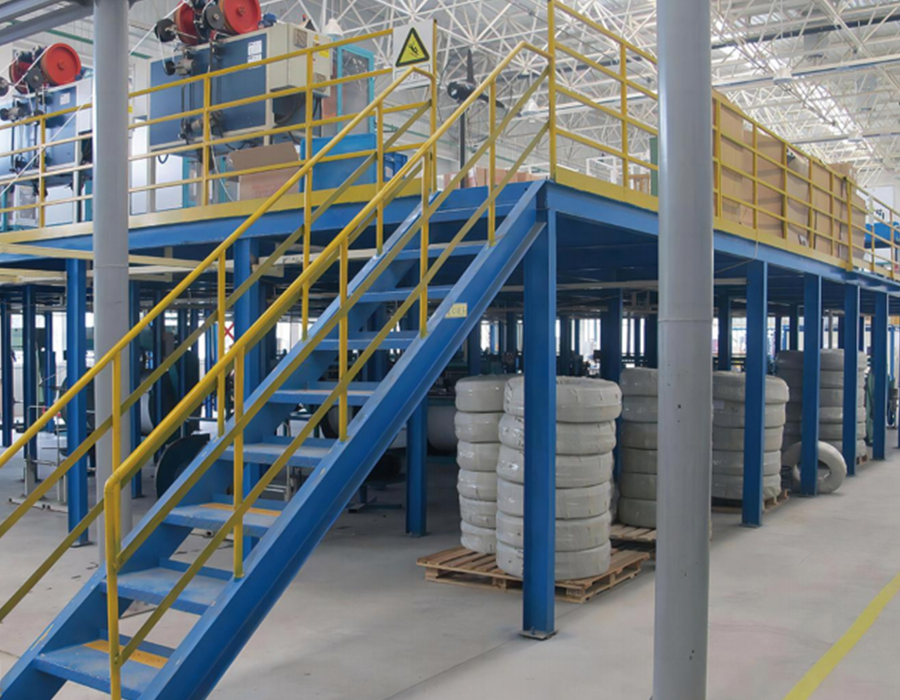

Sarakeruudukon asettelu ja sen peräkkäinen vaikutus pohjakerroksen toimintoihin

Varaston parviterästasohyllyjärjestelmän pylväsristikko ei ole pelkkä rakenteellinen kysymys – se on aluesuunnittelupäätös, joka muokkaa pysyvästi sitä, miten parvikerroksen alla olevaa pohjakerrosaluetta voidaan käyttää koko asennuksen elinkaaren ajan. Pylväät, jotka on sijoitettu viittaamatta pohjakerroksen materiaalivirtaan, hyllykäytävän sijoitteluun tai laitteiden kääntösäteisiin, aiheuttavat esteitä, jotka vähentävät pohjakerroksen käyttökelpoisuutta paljon enemmän kuin itse pylväiden fyysinen jalanjälki.

Suunnitellun trukin käytävän keskelle sijoitettu pylväs ei vain tukki tätä käytävää – se pakottaa käytävän siirron, mikä voi puristaa viereisiä säilytyslokeroita, lyhentää telinerivin pituutta tai luoda kuolleita vyöhykkeitä pylvään ympärille kulmageometriaan, jotka ovat liian kapeita tavallisille lavahyllyille mutta liian leveitä jätettäväksi tyhjäksi. Pohjakerroksen vyöhykkeen huonon pylvässijoituksen kumulatiivinen vaikutus voi vähentää käyttökelpoisia telineasentoja 15–25 % verrattuna layoutiin, jossa pilariristikko oli alusta alkaen koordinoitu telineasettelun kanssa.

Käytännön suunnittelutapa on määrittää ensin pohjakerroksen telineiden ja käytävien asettelu ja sitten määritellä välitason pilariristikko, jotta pylväiden keskiviivat kohdistetaan telineen pystyrivien kanssa räkkikäytävän keskikohtien sijaan. Tämä tarkoittaa, että pylväät putoavat varastopaikkojen väliin käytävien sijaan, mikä minimoi toiminnan vaikutuksen. Useimmissa tavallisissa lavahyllyissä, joissa on 2 700 mm leveät käytävät ja 3 500 mm leveät käytävät, noin 5 400 mm (kaksi lavan leveyttä) varastointisuunnassa ja 8 000–10 000 mm käytävän suunnassa oleva pylväsristikko on käyttökelpoinen. Yli 10 000 mm leveät ristikot alkavat vaatia huomattavasti syvempiä pääpalkkeja ohjaamaan taipumista parvikerroksen kuormituksen alaisena, mikä lisää rakenteellista syvyyttä ja kuluttaa ylätilaa.

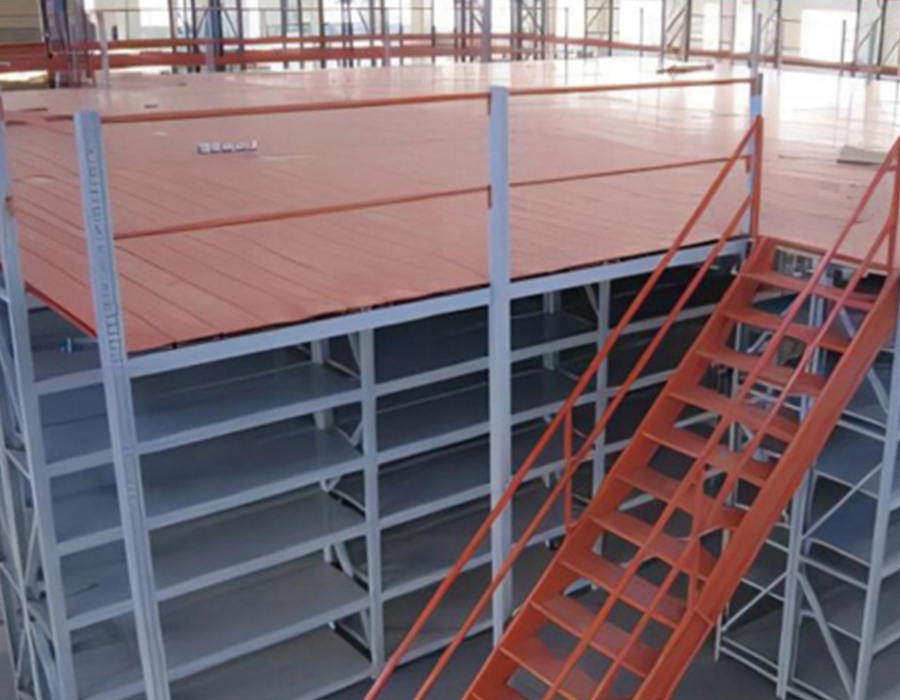

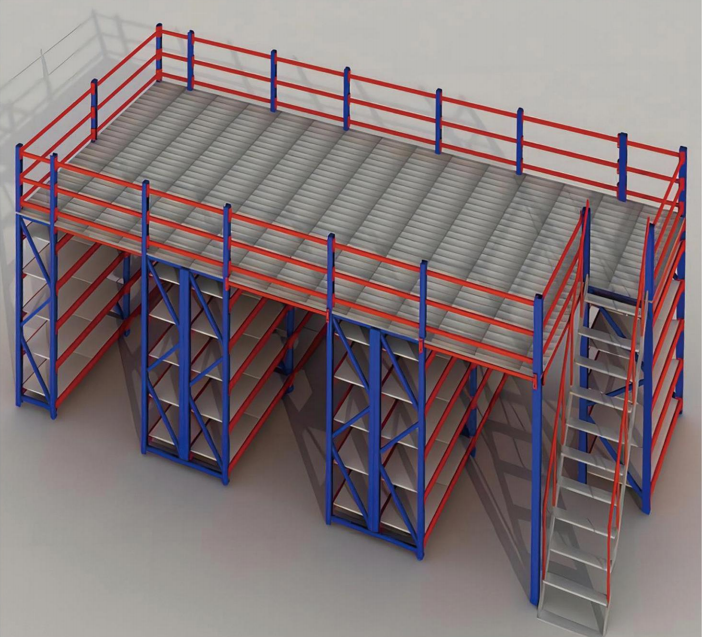

Terassimateriaalin valinta: rakenteelliset ja toiminnalliset kompromissit yleisten vaihtoehtojen välillä

Kansikerros a mezzanine lattiatelinejärjestelmä — pinta, joka sijaitsee toissijaisen palkkirakenteen päällä ja muodostaa käyttökelpoisen alustan — on määritelty useissa kilpailevissa materiaaleissa, joista jokaisella on erilliset rakenteelliset, toiminnalliset ja kunnossapitoominaisuudet. Valinta on harvoin suoraviivainen, koska vaatimukset vaihtelevat parvikerroksen pinnan (jossa henkilökunnan kävely ja laitteet toimivat) ja sen yläpuolelle asennettujen hyllyjen (joka vaatii tasaisen, kuormaa jakavan alustan) välillä.

Hartsisidottu lastulevy on yleisin käsinkeräilyyn tarkoitetuissa parvihyllystöissä, koska sen paksu poikkileikkaus jakaa telineen jalkojen pistekuormat laajemmalle kosketuspinnalle ja tarjoaa hiljaisen, liukumattoman kävelypinnan. Kriittinen asennuksen vaatimus on, että RBPB-paneelit on tuettava täysin kaikkia neljää reunaa pitkin – tukematon jänneväli toisiopalkkien välillä paneelin keskipisteessä aiheuttaa asteittaista delaminaatiota toistuvan dynaamisen kuormituksen aikana. Ympäristöissä, joissa kosteus on alttiina – mukaan lukien korkean kosteuden kylmävarastojen eteiset ja lastauslaiturialueet – fenolipinnoitettu RBPB tai teräslevy on sopiva määritys, koska standardi RBPB turpoaa reunoista ja menettää rakenteellisen eheyden 12–18 kuukauden kuluessa säännöllisestä kosteuskontaktista.

Paloosastojen vaatimukset ja kuinka ne vaikuttavat parvihyllyjen sijoitteluun

Varaston parviteräshyllyjärjestelmä muuttaa perusteellisesti sen rakennuksen paloriskiprofiilia, ja paloviranomaisen vaatimukset osastoinnista, sammutuksesta ja ulostulosta ovat usein kaikkein rajoittavimpia sääntelytekijöitä parvikerroksen suunnittelussa – enemmän kuin rakenteellinen kuorma tai rakennuksen korkeus monissa projekteissa. Näiden vaatimusten ymmärtäminen ennen layout-suunnittelun valmistumista estää skenaarion, jossa rakenteellisesti järkevä mezzanine-suunnittelu vaatii laajaa uudelleenkonfigurointia palovaatimusten saavuttamiseksi.

Ydinkysymys on, että parvikerroksen alle syntyy suljettu tila, joka toimii erillisenä palo-osastona riippumatta siitä, onko se fyysisesti seinillä suljettu. Useimmat rakennusmääräykset ja paloviranomaisten tulkinnat käsittelevät mezzanine-kannen alaosaa kattona, jonka tulee joko olla paloturvallinen tietyn standardin mukaisesti tai sen alla on oltava sprinkleripeitto ikään kuin se olisi suljettu huone. Käytännössä tämä tarkoittaa, että parvihyllyjärjestelmän asennus rakennukseen, jossa on olemassa kattotasoinen sprinklerijärjestelmä, vaatii lähes aina ylimääräisiä sprinkleripäitä asennettuna parvikerroksen alapuolelle, ja usein tarvitaan lisäsprinklerikerros parvikerroksen kannen pintaan tai juuri sen alle suojaamaan ylälattiaa.

Ulostulovaatimukset asettavat lisäasettelurajoituksia. Useimmat palomääräykset edellyttävät kahta erillistä poistumistietä kahdelta parvikerroksen alueelta, jolla on säännöllisesti henkilökuntaa. Suurin etäisyys portaikkoon on 18–45 metriä riippuen lainkäyttöalueesta ja käyttöasteesta. Suurissa parvihyllystöissä tämä edellyttää usein kahta portaikkoa, jotka on sijoitettu palvelemaan tasanteen vastakkaisia ​​päitä, mikä kuluttaa parvikerroksen pinta-alaa ja vaatii vastaavat aukot parvitason kansirakenteen läpi, jotka on kehitettävä ja suojattava reunalta. Portaiden sijaintien suunnittelu jälkikäteen - hyllyjärjestyksen viimeistelyn jälkeen - johtaa säännöllisesti portaikkoihin, jotka ovat ristiriidassa hyllyvälin kanssa tai jotka eivät pysty saavuttamaan vaadittua matkan kattavuutta ilman kolmatta portaikkoa.

Mezzanine-hyllyjen reaaliaikainen kuormitus: mitä suunnitteluarvo todellisuudessa kattaa

Mezzanine-lattiatelineiden suunniteltu jännityskuorma – tyypillisesti ilmaistuna kN/m² tai tonneina neliömetriä kohti – on toimittajan ehdotuksissa näkyvä eritelmä, mutta se on myös luku, jonka ostajat tulkitsevat useimmiten väärin. Käyttökuormitusarvo on tasaisesti jakautunut kuorma (UDL) oletus, jota sovelletaan koko parvikerroksen pinta-alalle rakennesuunnittelua varten. Se ei edusta enimmäiskuormaa, joka voidaan asettaa mihinkään yksittäiseen pisteeseen, eikä se ota huomioon liikkuvien laitteiden aiheuttamia dynaamisia vaikutuksia tai telineiden jalkojen jalkojen keskittymiä.

5 kN/m²:n (noin 500 kg neliömetriä kohden) välitaso ei tarkoita, että jokaiselle neliömetrille mahtuisi samanaikaisesti 500 kg hyllyjä ja 500 kg tuotetta – 5 kN/m² on rakenteen, varastoinnin ja käyttöasteen yhteismäärä. Lisäksi UDL-laskelmassa oletettu jakautuma on tasainen, mutta telineet keskittävät kuorman jalkojen pohjapisteisiin. Tavallinen pitkäjänteinen hyllytaso, jonka pinta-ala on 2 400 mm × 600 mm ja kantavuus 1 500 kg, keskittyy neljään pohjalevykoskettimeen, joista jokaisen kosketuspinta-ala on ehkä 60 mm × 60 mm. Paikallinen lattiapaine kussakin kosketuspisteessä voi olla 10-15 kertaa nimellinen UDL, mikä tarkoittaa, että kansi- ja toisiopalkkirakenne on tarkastettava paikallisen lävistyksen ja taivutuksen varalta keskittyneillä kuormilla globaalin UDL-tarkistuksen lisäksi.

Huijianissa parvihyllyjärjestelmämme on kehitetty T&K-keskuksemme kautta rakennelaskelmilla, jotka kattavat selkeästi sekä globaalin UDL:n että paikallisen jalkojen pistekuormituksen – yhdistelmän, joka kuvastaa sitä, kuinka parvilattiat todella toimivat käytössä, sen sijaan, että ne näyttävät yksinkertaisella kuormitustietosivulla.

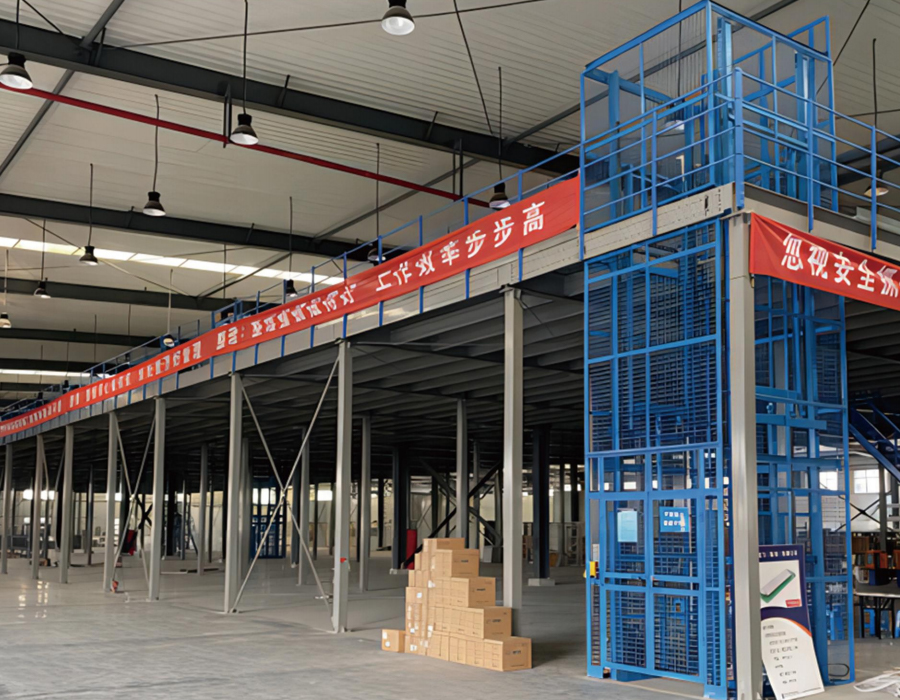

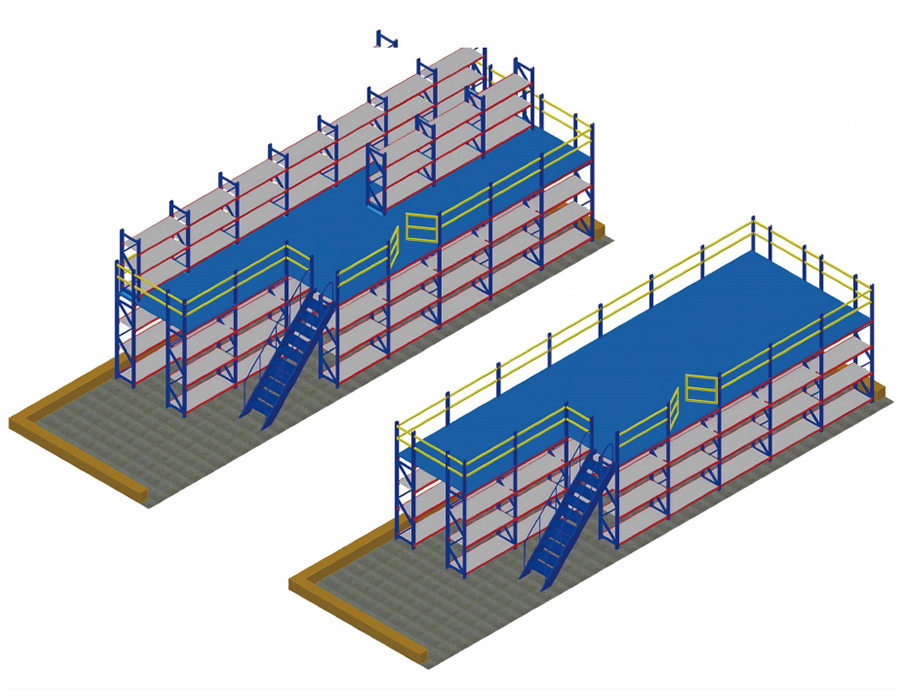

Pystykuljettimien ja tavarahissien integrointi parvihyllyjärjestelmän suunnitteluun

Pelkästään portaisiin pystysuorassa tavaroiden liikkeessä toimiva parvihyllyjärjestelmä muodostuu tuottavuuden pullonkaulaksi suorituskyvyn kasvaessa. Pystykuljettimien, tavarahissien tai lavahissien integrointi parvirakenteeseen on suunnittelunäkökohta, joka on otettava huomioon layout-suunnitteluvaiheessa – näiden elementtien jälkiasennus valmiiksi parviasennukseksi on huomattavasti monimutkaisempaa ja kalliimpaa kuin niiden sisällyttäminen alusta alkaen.

Mezzanine-kannen tunkeutuvan tavarahissin kuilun rakenteellisena vaikutuksena on, että kannen aukko on kehystettävä kokonaan rakenteellisilla trimmeripalkeilla, jotka pystyvät ohjaamaan uudelleen kuormat, joita katkenneet sivupalkit muuten kantaisivat. Trimmeripalkit siirtävät nämä uudelleen suunnatut kuormat lähimpiin pääpalkkeihin, jotka on mitoitettava kantamaan ylimääräinen sivujousialue. Suurille nostoaukoille — lavanostin, jossa on 1 200 mm × 1 200 mm taso, vaatii noin 1 500 mm × 1 500 mm:n kansiaukon, mukaan lukien välykset – trimmerin palkkien kuormitukset voivat olla huomattavia ja saattavat vaatia ylimääräisen välipylvään aukon viereen lyhyen kuormapolun tarjoamiseksi perustukselle.

Rakenteellisen kehyksen lisäksi hissin ja mezzanine-kannen välinen rajapinta vaatii erityistä huomiota kolmella alueella:

• Tasoitustoleranssi: Tavarahissien ja pystykuljettimien tulee saapua parvikerroksen tasolle ±5 mm:n etäisyydellä valmiista kannen pinnasta tasaisen vaunun ja lavan siirron varmistamiseksi. Mezzanine-kannen rakenteellinen taipuma kuormituksen alaisena ja hissin perustuksen painuminen ajan myötä voivat sekä aiheuttaa hissitason että kannen poikkeamisen linjauksesta asennuksen jälkeen. Säädettävien vaaituslaitteiden määrittäminen hissin laskupisteeseen kiinteiden kynnyslevyjen sijaan mahdollistaa uudelleenkohdistamisen ilman rakenteellisia muutoksia.
• Kannen aukon reunasuojaus: Hissikuilun parvikannen aukko on putoamisvaara aina, kun hissilava ei ole parvitason tasolla. Lukitut turvaportit – portit, jotka avautuvat vain, kun hissilava on paikallaan ja vaakasuorassa – ovat oikea eritelmä kaikille miehitetyssä parviympäristössä käytettävälle tavarahissille. Yksinkertaiset ketjuesteet tai saranoidut portit ilman lukitusta eivät riitä täyttämään työturvallisuusmääräyksiä useimmilla lainkäyttöalueilla.
• Tärinäeristys: Pystykuljettimet ja edestakaisin liikkuvat hissit synnyttävät jaksoittaista tärinää, joka siirtyy asennusrakenteensa kautta parvikehykseen. Ilman kuljettimen pohjan ja välikerroksen välisiä eristyskiinnikkeitä tämä tärinä väsyttää pulttiliitoksia ja voi löysätä vierekkäisten hyllyjen hyllyn kiinnikkeitä kuukausien jatkuvan käytön aikana. Kuljettimen pohjarungon tärinänvaimennuskiinnikkeet tai eristystyynyt tulee määrittää vakiona, ei valinnaisena päivityksenä.

Modulaariset vs. mittatilaustyönä valmistetut parvirakenteet: missä kustannuserot todellisuudessa piilevät

Valinta modulaarisen mezzanine-hyllyjärjestelmän – joka on rakennettu standardoiduista, valmiiksi suunnitelluista komponenteista kiinteissä erissä – ja täysin mittatilaustyönä valmistetun rakenteen välillä on usein tehty suoraviivaiseksi kustannusvertailuksi, jossa modulaarinen on halvempaa. Tämä kehystys on tarkka monissa vakiosovelluksissa, mutta hajoaa tietyissä olosuhteissa, joissa modulaaristen järjestelmien rajoitukset aiheuttavat piilokustannuksia, jotka näkyvät vain asennuksen tai käytön aikana alkuperäisen tarjouksen sijaan.

Modulaariset mezzanine-järjestelmät saavuttavat kustannustehokkuuden standardisoiduilla pylväskokoilla kiinteän korkeuden lisäyksillä (yleensä 100 mm tai 150 mm askelilla), standardoiduilla palkkien jänteillä kiinteillä leveyksillä (yleensä 2 000 mm, 2 500 mm, 3 000 mm) ja valmiiksi suunniteltujen liitosyksityiskohtien avulla, jotka toistuvat identtisesti koko rakenteessa. Tämä standardisointi vähentää dramaattisesti suunnitteluaikaa ja valmistuskustannuksia suorakaiteen muotoisille parvipohjapinnoille rakennuksissa, joiden mitat ovat normaalit. Kustannusvertailu suosii aidosti modulaarisia järjestelmiä näissä olosuhteissa 20–35 % vastaaviin mukautettuihin rakenteisiin verrattuna.

Olosuhteet, joissa modulaariset järjestelmät menettävät kustannusetunsa, ovat:

• Epäsäännöllinen rakennuksen geometria: Ei-suorakulmaiset mezzanine-jalanjäljet – L-muodot, leikatut kulmat pylväiden välttämiseksi tai välitasot, jotka kiertävät rakenneosia – vaativat räätälöityjä palkkeja ja epästandardeja liitosyksityiskohtia, jotka eliminoivat modulaarisen järjestelmän valmistustehokkuuden ja säilyttävät sen kiinteiden mittojen rajoitukset.
• Suuret keskittyneet kuormat: Tavalliset modulaariset mezzanine-komponentit on suunniteltu tiettyjen UDL-luokitusten mukaan. Jos telineet tai laitteet aiheuttavat keskittyneitä kuormia, jotka vaativat päivitettyjä palkkeja tai lisäpylväitä vakiomoduulissa, modulaarista järjestelmää on muutettava paikallisesti – mikä usein maksaa enemmän kuin päivityksen sisällyttäminen mukautettuun suunnitteluun alusta alkaen.
• Tiukat korkeusrajoitukset: Modulaariset järjestelmät tarjoavat rajallisen mahdollisuuden minimoida rakenteellista syvyyttä, koska palkkiprofiilit kiinnitetään vakiotuotevalikoimaan. Räätälöity valmistus mahdollistaa säteen syvyyden optimoinnin käyttämällä solupalkkeja, kasteloituja palkkeja tai epästandardeja osia, jotka palauttavat 100–200 mm korkeuskriittisten rakennusten ylätilaa.

Meidän varaston mezzanine terästasohyllyt järjestelmiä on saatavana sekä modulaarisina että täysin suunnitelluina räätälöityinä kokoonpanoina, jotka on kehitetty 1 500 neliömetrin T&K-keskuksemme kautta ja valmistettu kuudella eri tuotantolinjalla – mikä tarkoittaa, että rakenteelliset ratkaisut voidaan sovittaa tarkasti rakennuksen geometriaan ja kuormitusvaatimuksiin sen sijaan, että rakennus pakotettaisiin mukautumaan vakiotuoteverkostoon.

Erotusratkaisun hallinta mezzanine-pylväiden ja olemassa olevien telinerakenteiden välillä

Varastotiloissa, joissa parvikerroksen hyllyjärjestelmä on asennettu lähelle olemassa olevia raskaiden lavahyllyjen läheisyyteen tai rakenteellisesti liitettynä niihin, välipylväiden ja viereisten telinepylväiden välinen erottuminen on pitkän aikavälin huollettavuusongelma, jota harvoin huomioidaan asennussuunnittelussa. Molemmat rakennetyypit aiheuttavat merkittäviä pistekuormituksia varaston lattialaattaan, mutta ne tekevät sen eri pohjalevyalueiden kautta, eri kuormitustiheydillä ja erilaisilla kuormitushistorialla – olosuhteet, jotka tuottavat erilaisia ​​laskeutumisasteita ajan myötä.

Välipylväät aiheuttavat tyypillisesti suuremman jatkuvan pistekuormituksen kuin lavatelineiden pystykannattimet – 40–60 tonnia lattiaa kannattava parvipylväs, elävä kuorma ja sen yläpuolella oleva teline synnyttää pohjalevyn paineen, joka on suuruusluokkaa korkeampi kuin tavallinen lavateline pystysuorassa saman jalanjäljen alla. Jos molemmat on perustettu samalle tasapaksuiselle betonilaatalle, parvipilari aiheuttaa suuremman laatan taipuman ja pitkäaikaisen virumisen kuin viereinen teline. Kahden tai viiden vuoden aikana tämä differentiaalinen painuma voi tuottaa 5–15 mm:n suhteellisen pystysuuntaisen siirtymän mezzanine-pylväiden ja vierekkäisten telinerivien välillä – mikä riittää aiheuttamaan mitattavissa olevan kaaren telinepylväissä, jotka on fyysisesti liitetty tai laakeroitu parvikerroksen rakenteeseen, ja luomaan näkyvän kaltevuuden parven kannen pintaan, mikä vaikuttaa lavan lavalaitteiden vakauteen ja pyörien laitteiden käsittelyyn.

Oikea rakenteellinen lähestymistapa on käsitellä välikerrosta ja kaikkia viereisiä hyllyjä itsenäisinä rakenteina, joiden välillä on tarkoituksellinen liikesauma riippumatta siitä, kuinka lähellä ne ovat toisiaan. Välipilarit tulee ankkuroida laattaan pohjalevyjen kautta, jotka on mitoitettu rajoittamaan lattiapaine tasolle, joka vastaa laatan pitkäaikaista kantavuutta, ei pelkästään sen lyhytaikaista myötörajaa. Kun laatan tiedetään olevan ohut tai pohjan kokoonpuristuva, maanpinnan parantaminen välipylväskohtien alapuolella – tiivistysinjektoinnin tai mikropaalujen asentamisen avulla – on luotettavampi pitkän aikavälin ratkaisu kuin yrittäminen jakaa välikerroksen kuormia pelkästään ylimitoitettujen pohjalevyjen kautta.
