Laatikkotyyppinen muotti / työkaluteline

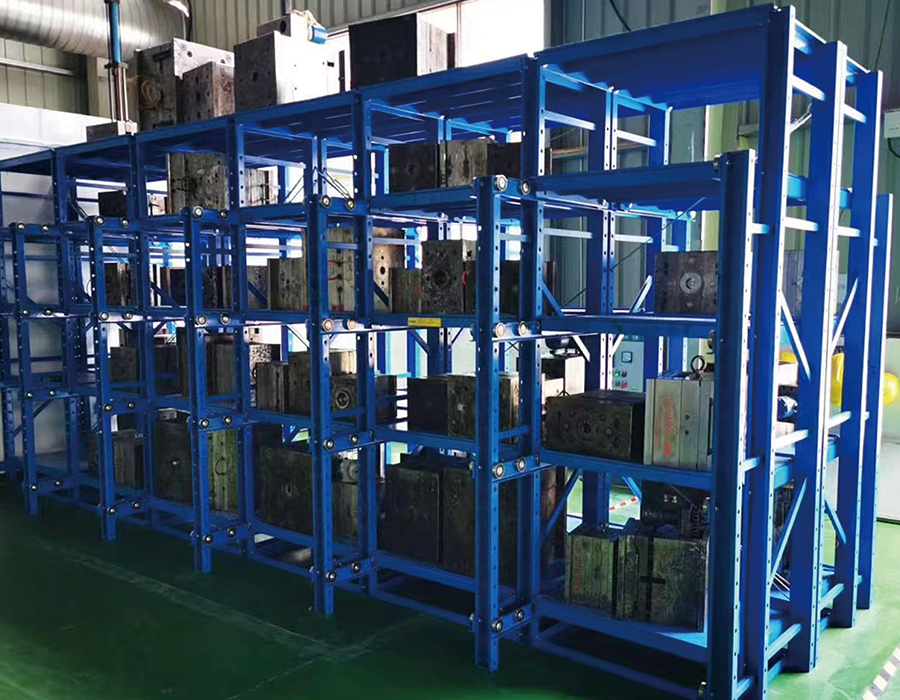

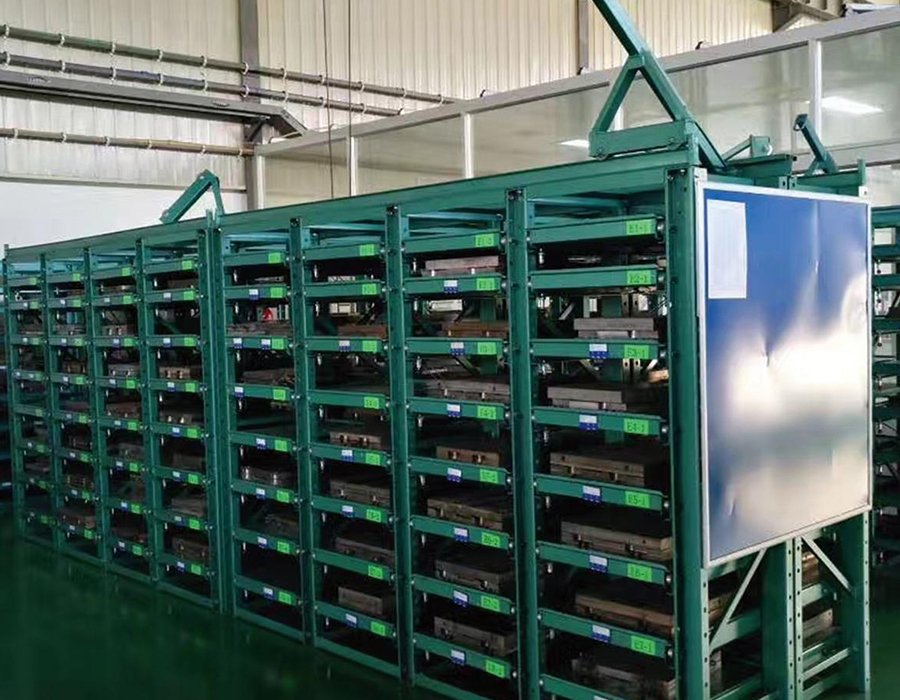

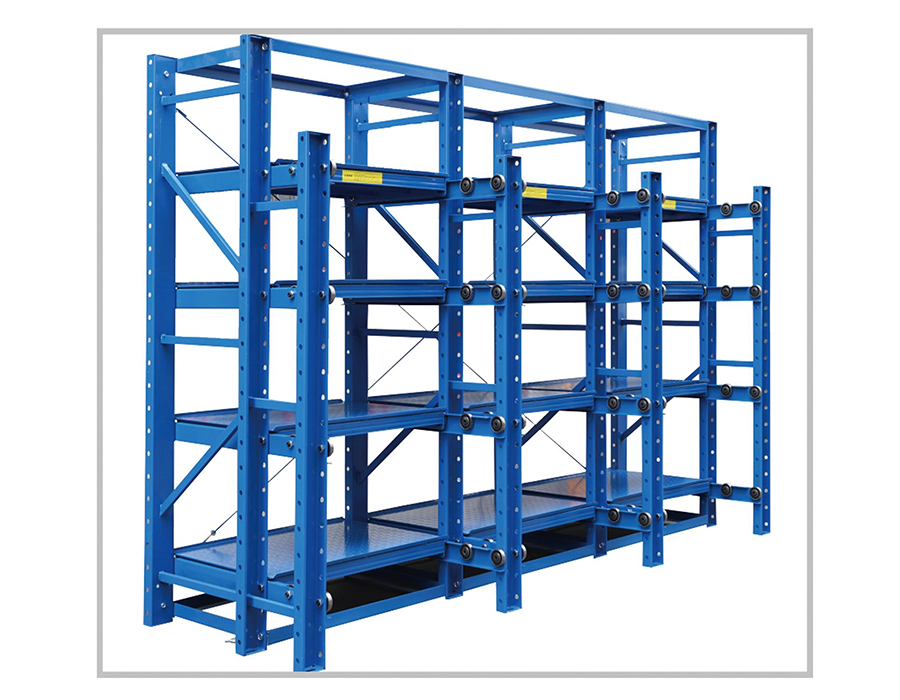

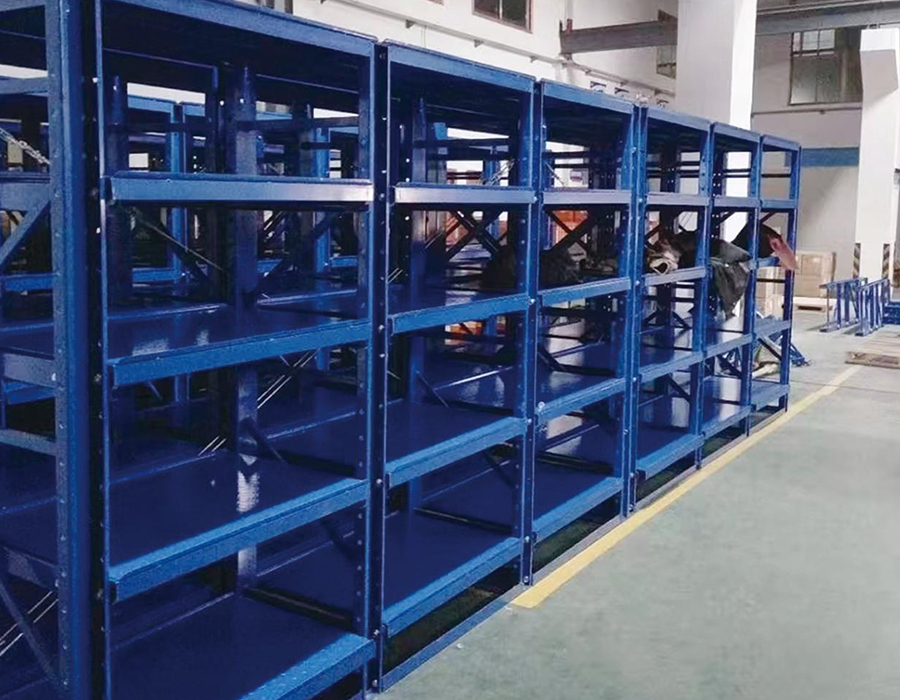

Laatikkotyyppiset muottitelineet ovat tarkoitukseen suunniteltuja säilytysjärjestelmiä teollisten työkalujen organisoituun varastointiin, luokitteluun ja noutoon. Saatavilla puoliavoimissa ja täysin avoimissa kokoonpanoissa, jotka sopivat erilaisiin muotin mitoihin, painoihin ja käyttötaajuuksiin useissa valmistusympäristöissä.

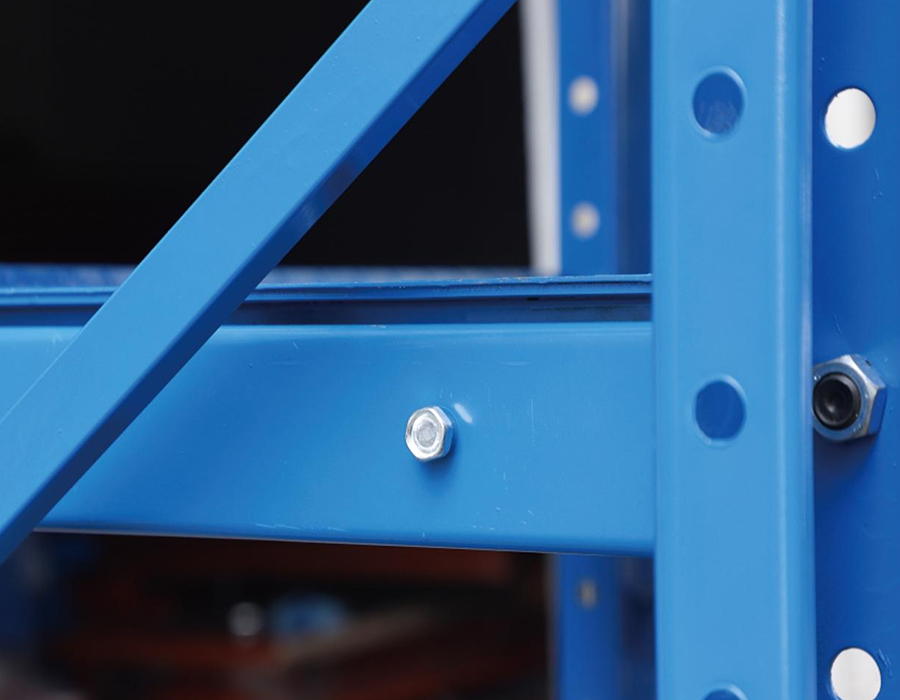

Ensisijainen rakenne koostuu lujasta kanavateräksestä tai kylmävalssatusta teräksestä valmistettuja pylväitä ja poikkipalkkeja, joissa on tarkkuusliukuasennetut laatikot sujuvan ja vaivattoman käytön takaamiseksi. Jokaisessa laatikossa on turvalukitus ja putoamisen estävät kiinnitysruuvit, jotka pitävät muotin vakauden säilytyksen aikana ja estävät tahattoman siirtymisen aiheuttamat vauriot.

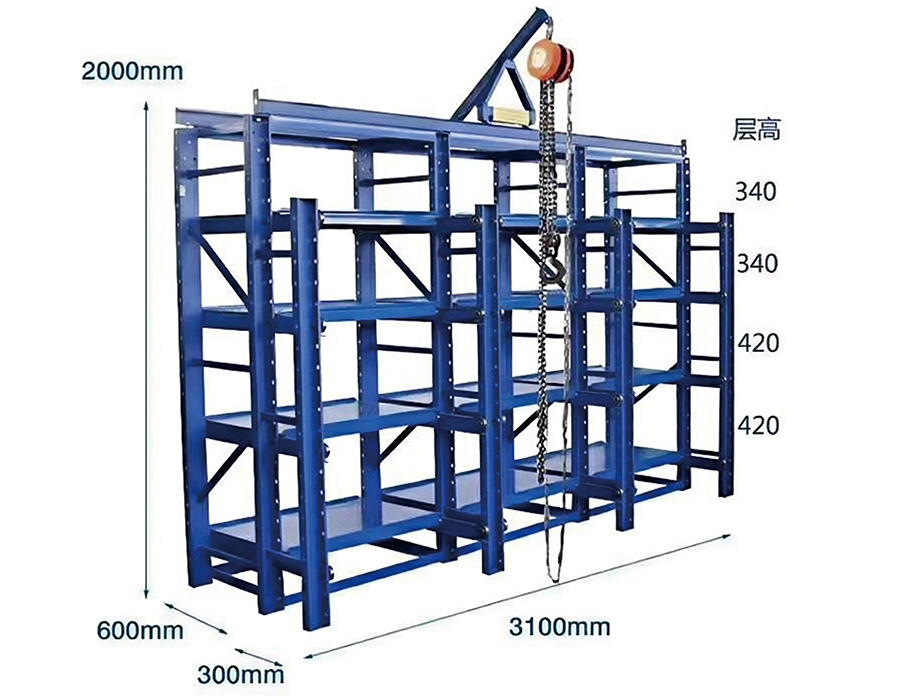

Laatikon kantavuus vaihtelee 200 kg:sta 3 000 kg:aan; Täysin avoin raskas malli kantaa 1 200 kg laatikkoa kohden, ja sen mukana toimitetaan integroitu nostolaite lastausta ja noutoa varten ilman nosturia tai suuria trukkeja. Lukitusmekanismi estää rakenteellisesti useamman kuin yhden laatikon pidentämisen samanaikaisesti, mikä eliminoi useisiin avoimiin kerroksiin liittyvän painopisteen epävakauden riskin.

Ruosteenkestävä, kosteutta ja pölyä estävä pintakäsittely suojaa varastoituja työkaluja ympäristön pilaantumiselta. Ensisijaisia ​​sovelluksia ovat mekaaninen valmistus, autojen työkalut, ruiskuvalu ja elektroniikan tuotanto – mikä parantaa muotinvaihtotehokkuutta ja alentaa työkalujen kulumista ja vaurioita.

OTA YHTEYTTÄ
KUVAUS
TEKNISET PARAMETRIT
OTA YHTEYTTÄ
MEISTÄ
KUNNIA JA SERTIFIOINTI
SERTIFIKAATTI
Uutiset
Alan osaaminen

Miksi laatikon laajennusmekanismin suunnittelu on muottitelineiden suunnittelun ydinhaaste

Vuonna a varastointi raskaat laatikkotyyppiset muottitelineet , laatikon laajennusmekanismi on paikka, jossa suurimmat suunnitteluvaatimukset ovat keskittyneet – kuitenkin se on budjettihankinnoissa useimmin alimääritetty komponentti. Muottilaatikko voi kantaa 500 kg:sta yli 5 000 kg:n kuormia sovelluksesta riippuen, ja sen on ulotuttava kuorma tasaisesti 600–1 200 mm:n etäisyydelle ilman sivusuuntaista taipumaa, sitoutumista epäkeskokuormituksessa ja luotettavaa toimintaa tuhansien jaksojen aikana. Näitä vaatimuksia ei voida täyttää suurentamalla tavallisia kevyitä laatikkoliukuja.

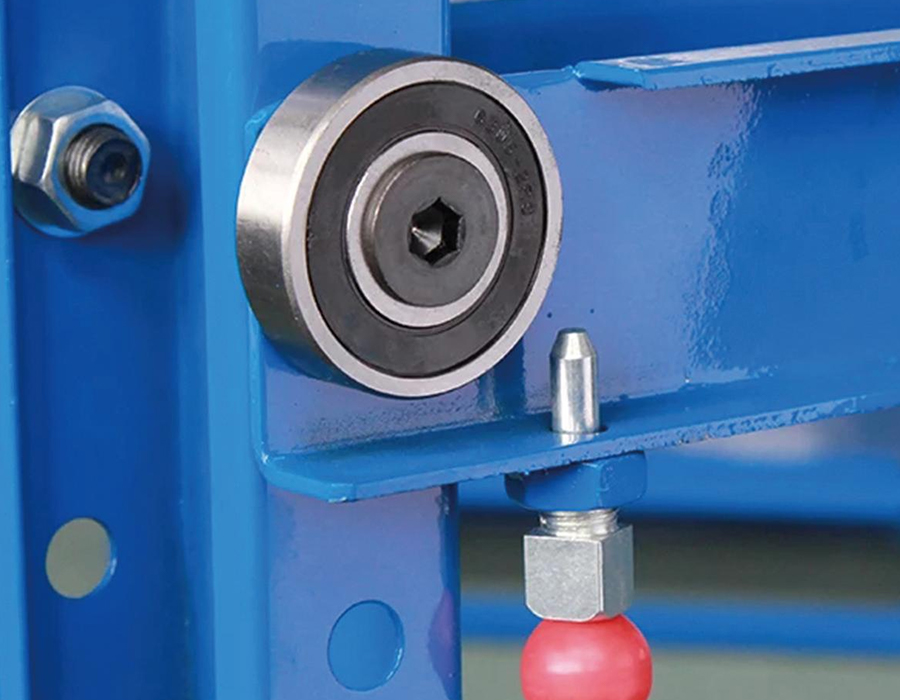

Teollisuuden muottitelineiden kaksi hallitsevaa jatkojärjestelmätyyppiä ovat teräksiset rullalaakeroidut liukumäet ja profiloidut ohjauskiskojärjestelmät kierrättävillä kuulakärryillä. Rullalaakeriluukuissa käytetään karkaistuja teräsrullia, jotka kulkevat kylmämuovatussa kanavassa – ne ovat kestäviä, sietävät likaa ja helppohoitoisia, mutta niiden kantavuutta leveysyksikköä kohti rajoittaa telojen kosketusjännitys. Yli 2000 kg painaville laatikoille yksittäinen rullaliukupari tulee epäkäytännölliseksi ilman äärimmäisen leveää väliä, mikä puolestaan ​​lisää hyllyn kokonaisleveyttä. Profiloidut ohjauskiskojärjestelmät – lähinnä työstökonetekniikasta lainatut lineaariset liikkeet – saavuttavat paljon korkeammat dynaamiset kuormitukset kapealla poikkileikkauksella, mutta ne ovat herkempiä asennuksen aikana tapahtuville kohdistusvirheille ja vaativat puhtaampia käyttöympäristöjä saavuttaakseen nimelliskäyttöiän.

Kriittinen määritysparametri ei ole vain staattinen kuormitus, vaan dynaaminen kuormitusarvo toistuvissa laajennusjaksoissa. 3 000 kg:n staattiselle kuormitukselle nimetyn liukujärjestelmän väsymisikä voi olla vain 20 000 täydellistä venymisjaksoa tällä kuormituksella – mikä kahdessa vuorossa päivässä toimivassa muottihuoneessa tarkoittaa noin kahdesta kolmeen vuotta ennen kuin laakerit on vaihdettava. Ostajien tulee pyytää dynaamisen kuormitusjakson arvoa eikä luottaa pelkästään staattiseen kapasiteettilukuun vertaillessaan laatikkotyyppisten muottitelineiden teknisiä tietoja.

Muottien todellisen painon laskeminen: miksi nimellinen tonnimäärä aliarvioi varastointitarpeen

Muotin paino ilmoitetaan melkein aina itse muottikokoonpanon - ytimen, ontelolevyjen ja ejektorijärjestelmän - nettopainona. Tämä luku näkyy muottikorteissa ja mitä useimmat tuotantojohtajat käyttävät määrittäessään varastointivaatimuksia. Todellinen kuorma, joka laatikkotyyppisen muottitelineen on kannettava, on kuitenkin jatkuvasti suurempi kuin muotin nimellinen paino, joskus merkittävällä marginaalilla, koska varastointiolosuhteissa kertyy ylimääräistä massaa.

Useat tekijät vaikuttavat tähän alilaskentaan käytännössä:

  • Muotin pohjalevyt ja pakkausmateriaalit: Pitkiä aikoja varastoidut ruisku- ja painevalumuotit sijoitetaan tyypillisesti teräspohjalevyille tai puiselle pohjalevylle pintakosketusvaurioiden estämiseksi. 50 mm:n teräslevy 600 mm × 800 mm:n muotin jalanjäljen alla lisää noin 180–220 kg laadusta riippuen, jolloin nimellisesti "1 200 kg muotin" todellisen laatikon kuormitus on 1 400 kg, ennen kuin lisätarvikkeita harkitaan.
  • Hydrauli- ja jäähdytyslaitteistot jätetty kiinni: Tilat, joissa säilytetään muotteja, joissa on edelleen kytkettyjä hydraulisylintereitä, jäähdytysjakoputkia tai kuumakanavaohjaimia – yleinen käytäntö, jossa uudelleenkytkentäaika on ensisijainen huolenaihe – kantavat tämän laitteiston painon laatikossa. Kuumakanavasäädin ja jakotukikokoonpano voi lisätä 80–150 kg keskikokoiseen ruiskuvalumuottiin.
  • Kertynyt kontaminaatio: Painevalussa ilman puhdistusta varastoituihin muoteihin kertyy irrotusainejäämiä, alumiinisalamaa ja oksidikertymiä, jotka lisäävät mitattavissa olevaa massaa suuriin muottikokoonpanoihin kuukausien varastoinnin aikana. Tämä otetaan harvoin huomioon varastointisuunnittelussa.
  • Laatikon omapaino: Itse laatikkotaso – joka on tyypillisesti valmistettu 6–12 mm:n teräslevystä, jossa on vahvikerivat – voi painaa 150–400 kg 3000 kg:n muotin kantamiseen mitoitetun laatikon osalta. Telinerakenne kantaa tätä kuormaa koko ajan riippumatta siitä, onko laatikko varattu.

Luotettava suunnittelukäytäntö on käyttää 1,25-kertaista kerrointa muotin nimellispainoon määritettäessä laatikon kapasiteettia ja käsitellä sitä minimikäyttökuormituksena maksimimäärän sijaan. Varastomme raskaaseen käyttöön laatikkotyyppiset muottitelineet Ne on mitoitettu ja testattu niiden ilmoitetulla työkuormalla ja täydellä turvallisuuskertoimella - ottaen huomioon todelliset kuormitusolosuhteet, joita muotin nimellispainot rutiininomaisesti jättävät huomiotta.

Laatikon alustan pintarakenne ja sen vaikutus muotin tilaan varastoinnin aikana

Muottitelinelaatikon pintakokoonpanosta keskustellaan harvoin hankintakeskusteluissa, mutta sillä on suora vaikutus muotin tilaan varastoinnin aikana, käsittelyn helppouteen sekä muotin hakuun ja valmisteluun kuluvaan aikaan. Tasainen teräslevy – yleisin laatikon pinta – on yksinkertainen valmistaa ja yleisesti ottaen pätevä, mutta se ei ole optimaalinen pinta jokaiselle muottityypille tai säilytysaikaan.

Tasaiset levypinnat

Täyspeittoinen tasainen levy tarjoaa maksimaalisen kosketusalueen ja sopii muotteihin, joissa on tasaiset, koneistetut pohjapinnat. Keskeinen tekninen ongelma on pinnan tasaisuustoleranssi: yli 3–5 mm taipuva laatikon levy täydessä kuormituksessa luo epätasaisen tukitilan, joka voi aiheuttaa jännitystä muotin pohjalevyissä, joita ei ole suunniteltu kolmipistekuormitukseen. Rivat tulee suunnata minimoimaan keskijänteen taipuma muotin jalanjäljen alla, mikä edellyttää muotin massakeskipisteen sijainnin tuntemista suhteessa laatikkoon, ei vain sen kokonaispainoa.

Sälepinnat tai ristikkopinnat

Teräsliuska- tai tankoritiläpinnat mahdollistavat jäähdytysnesteen, leikkausnesteen ja muotinirrotusjäännöksen valumisen laatikon läpi sen sijaan, että ne kerääntyisivät alustan pinnalle. Tämä on erityisen arvokasta tiloissa, joissa homeet tulevat varastoon ilman täydellistä puhdistusta. Rakenteellinen kompromissi on se, että pienen jalanjäljen muottien keskittyneet kuormat lepäävät yksittäisten tankojen päällä sen sijaan, että ne jakautuisivat levyn poikki, mikä lisää paikallista jännitystä kosketuspisteissä ja mahdollisesti merkitsee pehmeitä muotin pintoja, jos tangon nousu on liian karkea.

Mukautetut paikannusominaisuudet

Tiloissa, joissa säilytetään arvokkaita tarkkuusmuotteja, joissa on tiukat mittavaatimukset, laatikot voidaan varustaa koneistetuilla kohdistuspaloilla tai säädettävillä V-lohkoilla, jotka rekisteröivät muotin määrättyyn suuntaan. Tämä estää muotin siirtymisen laatikon laajennuksen aikana – todellinen riski raskaiden muottien kanssa sileillä litteillä levyillä – ja varmistaa, että nostolaitteet voivat kytkeytyä muotin nostopisteisiin johdonmukaisesti ilman uudelleensijoittelua. Paikannusominaisuuksien lisävalmistuskustannukset katetaan tyypillisesti ensimmäisen vuoden aikana, koska käsittelyaika lyhenee ja varastoinnin aiheuttaman liikkeen jälkeinen uudelleentarkastus eliminoituu.

Rakenteellinen redundanssi raskaiden laatikon muottitelineiden: suunnittelu laatikoiden vikatilanteita varten

Täysin laajennettu laatikko, jossa on 3 000 kg:n muotti, on yksi suurimmista paikallisista kuormavaatimuksista kaikissa varaston varastointijärjestelmissä. Täyden venymisen synnyttämä ulokemomentti - muotin painon ja telineen etupinnan ulottuvuuden tulo - on vastustettava kokonaan laatikon ohjausjärjestelmän toimesta ja siirrettävä takaisin telinekehykseen liukuasennusrakenteen kautta. Jos tämä kuormitusreitti katkaisee ohjaimen vian, kiinnityspultin leikkauksen tai hitsin murtuman, seurauksena on laatikon täyden painon äkillinen hallitsematon laskeutuminen.

Ilman rakenteellista redundanssia suunnitellut telinejärjestelmät luottavat yhden kuormapolun eheyteen laajennusmekanismin kautta. Redundanssin lisääminen tarkoittaa sellaisten toissijaisten tukielementtien rakentamista, jotka kytkeytyvät vain vikatilanteessa ja estävät katastrofaalisen pudotuksen ilman, että ne ovat aktiivisia normaaleissa käyttöolosuhteissa. Käytännöllisimpiä redundanssitoimenpiteitä, joita käytetään raskaaseen laatikkotyyppiseen muottitelineen suunnitteluun, ovat:

  • Pudotusta estävät turvatangot: Karkaistut terästangot, jotka on asennettu laatikon alustan alapuolelle keskijatkeen kohdalle, jotka kytkeytyvät telinepylvään lovettuihin vastaanotinkannattimiin, jos laatikko putoaa yli 10–15 mm normaalista kulkukorkeudesta. Ne ovat passiivisia – ne eivät aiheuta kitkaa normaalikäytössä – mutta pysäyttävät laatikon laskeutumisen muutaman millimetrin sisällä alkuperäisestä pudotuksesta.
  • Kaksoisliukujärjestelmät: Sen sijaan, että laatikon kummallakin puolella olisi yksi liukupari, kaksi liukuyksikköä on pinottu pystysuunnassa kummallekin puolelle, ja alempi pari kantaa nollakuormaa normaaleissa olosuhteissa, mutta tarjoaa täysin mitoitetun vaihtoehtoisen kuormapolun, jos ylemmät liukumäet epäonnistuvat. Tämä kaksinkertaistaa luistin materiaalikustannukset, mutta eliminoi jatkomekanismin yhden pisteen vian.
  • Laatikon liike pysähtyy molemmissa päissä: Positiiviset mekaaniset rajoittimet estävät liiallisen venymisen suunnitellun kulkumatkan yli ja estävät laatikon työntämisen takaisin kiinni-asennostaan telinekehyksen takaosaan. Nämä ovat perustavanlaatuisia, mutta välttämättömiä – pidennys nimellismatkan yli siirtää muotin massakeskipisteen suunnittelun ulokevaipan ulkopuolelle, mikä moninkertaistaa nopeasti ohjausjärjestelmän momenttikuormituksen.

Redundanssiominaisuuksien määrittäminen lisää kustannuksia – tyypillisesti 12–18 % laatikkomekanismin kustannuksista – mutta tämä on sopiva vertailuperuste, ei telineen kokonaiskustannukset. Satojen tuhansien yuanien arvoisten työkalujen aiheuttaman homeen putoamisen aiheuttaman vastuun ja toimintahäiriön vuoksi suunnitteluinvestointi on yksinkertaisesti perusteltua.

Muottien tunnistusjärjestelmien integrointi laatikkotyyppisillä telineasetteluilla

Muotintunnistuksen ja -haun tehokkuus on toistuva toiminnan pullonkaula yli 30–50 muottia varastoivissa tiloissa, vaikka fyysinen varastointijärjestelmä olisi hyvin suunniteltu. Laatikkotyyppisen muottitelineen luontainen etu - että jokaisella muotilla on oma erillinen laatikko, joka voidaan vetää ulos ja tarkastaa yksitellen - toteutuu täysin vasta, kun tunnistusjärjestelmä mahdollistaa oikean laatikon sijoittamisen avaamatta useita laatikoita peräkkäin.

Fyysinen merkintä on lähtökohta: jokaisen laatikon etupuolelle asennettu tarrateline, joka näkyy, kun telineen käytävän puoleista pintaa lähestytään. Käytännön vaatimus on, että etikettien on pysyttävä luettavissa muottihuoneen ympäristössä – öljysumu, kosteus ja satunnaiset iskut tekevät muovitelineissä olevista paperitarroista epäluotettavia kuudesta kahteentoista kuukauteen. Ruostumattomasta teräksestä kaiverretut etiketit tai anodisoidut alumiinilevyt, joissa on lasermerkitty sisältö, ovat asianmukaisia ​​määrityksiä ympäristöissä, joissa jäähdytys- tai irrokeaine altistuu säännöllisesti.

RFID-integrointi laatikkotasolla otetaan yhä enemmän käyttöön tiloissa, joissa käsitellään muotteja, joissa tuotantosyklit ovat lyhyitä ja vaihtuvia usein. Laatikon etupuolelle upotettu tai kiinnitetty RFID-tunniste luetaan telineen käytävässä olevalla kiinteällä antennilla tai kädessä pidettävällä lukijalla, joka yhdistää laatikon fyysisen sijainnin muotinhallintatietokantaan ilman manuaalista skannausta. Keskeinen integrointivaatimus on, että RFID-tunnisteen sijainnin on pysyttävä yhtenäisenä kaikissa järjestelmän laatikoissa – yli 20–30 mm:n vaihtelu antennin lukualueen keskipisteestä vähentää lukuluotettavuutta metallipitoisissa ympäristöissä, joissa signaalin heijastus on jo haaste. Oman tuotekehityskyvyn ja mukautettavan laatikoiden valmistuksen ansiosta pystymme suunnittelemaan RFID-yhteensopivia laatikoiden etuosia standardoiduilla tunnistetaskuilla tehdasintegroituna vaihtoehdona kenttäjälkiasennuksen sijaan.

Viivakoodi- ja QR-koodijärjestelmät ovat keskitie – alhaisemmat infrastruktuurikustannukset kuin RFID ja kestävämpiä kuin paperietiketit, kun ne tulostetaan metallitaustaiselle polyesteripaperille UV-kestävällä musteella. Tablet-laitteeseen tai mobiiliin WMS-päätteeseen yhdistetty kädessä pidettävä skanneri mahdollistaa sijainnin vahvistamisen ennen laatikon laajentamista, mikä vähentää väärän muotin löytämisen riskiä laitoksessa, jossa on useita samannäköisiä työkalusarjoja.

Lattiakuorman hallinta, kun asennat suurikapasiteettisia muottihyllyjärjestelmiä

Laatikkotyyppiset muottitelinejärjestelmät, erityisesti ne, jotka on konfiguroitu useille raskaille muoteille, tuottavat lattian kuormituspitoisuudet, jotka usein ylittävät sen, minkä varaston vakiolattialaatat voivat tukea ilman teknisiä toimia. Kaksikerroksinen muottiteline, johon mahtuu 3 000 kg muotteja kussakin kuudessa laatikossa laatikkoa kohden, kantaa potentiaalisen 36 000 kg:n kokonaiskuorman – telinerakenteen painoa lukuun ottamatta – jaettuna neljälle pohjalevyn jalanjäljelle. Lattiapaine kunkin pohjalevyn alla voi ylittää 80–100 tonnia neliömetriä kohti, jos pohjalevyt ovat pieniä ja betonilaatta ohut.

Ensimmäinen vaihe missä tahansa muottitelineen asennuksen suunnittelussa on rakennesuunnittelijan lattiakuormitussertifikaatin hankkiminen asennusalueelle – ei rakennuksen yleisen lattiakapasiteettimääritelmän hankkiminen, joka on tyypillisesti nimellinen tasaisesti jakautunut kuorma, joka ei heijasta pistekuormituksen käyttäytymistä. Telineen pohjalevyjen alla olevat pistekuormat käyttäytyvät eri tavalla kuin jakautuneet kuormitukset laatan lävistysleikkausjännityksen suhteen, ja vanhemmat varastolattiat, jotka on suunniteltu 5 tonnin neliömetrille hajautetun kuorman, voivat olla alttiita lävistysvirheille 20 tonnin tiivistetyllä pohjalevykuormalla, vaikka kokonaispaino olisi jaetun kapasiteetin sisällä.

Jos lattiakapasiteetti on marginaalinen, käytännön ratkaisuja ovat:

  • Pohjalevyn pinta-alan lisäys: Pohjalevyn suurentaminen jakaa kolonnin kuorman suuremmalle alueelle, mikä vähentää suoraan lattiapainetta levyn alla. 200 mm × 200 mm pohjalevy voidaan suurentaa 400 mm × 400 mm:iin – nelinkertaistaa kosketuspinnan ja pienentää lattian huippupainetta 75 % ilman muutoksia yllä olevaan telinerakenteeseen.
  • Teräksiset kuormanjakolevyt: Hitsatut 20–30 mm paksuiset, telinepohjalevyä suuremmat ja sen alle sijoitetut teräslevyt levittävät pilarikuorman lattialaattaan entistä laajemmalle alueelle. Ne ovat erityisen tehokkaita silloin, kun laatassa on raudoitusta syvyydessä, joka tarjoaa hyvän lävistyskestävyyden, mutta betonin pintakerros on ohut.
  • Telineasettelun uudelleenjako: Telinepaikkojen sijoittaminen uudelleen siten, että kahdella suurella kuormapaikalla ei ole samaa laattapaneelia – jotka on erotettu toisistaan laajennussaumoilla – estää kumulatiivisen kuormituksen yhdellä rakenteella. Tämä vaatii koordinointia telineasetelman ja lattialaatan rakennepiirustuksen välillä, jota ei aina ole saatavilla vanhemmille rakennuksille.

Homeen ruosteenesto pitkäaikaisen varastoinnin aikana: mitä telinesuunnittelu voi tehdä ja mitä ei

Muottipintojen korroosio varastoinnin aikana on yksi kalleimmista ja ehkäistävissä olevista työkaluvaurioiden muodoista tuotantolaitoksissa, mutta sen syynä on kuitenkin usein vain riittämätön korroosionestoaineen käyttö sen sijaan, että sitä tarkastellaan varastointiympäristön ongelmana. Laatikkotyyppinen muottitelineen rakenne vaikuttaa varastoitujen muottien ympärillä olevaan mikroympäristöön tavalla, joka joko nopeuttaa tai hidastaa pinnan hapettumista riippumatta siitä, mitä ruosteenestoainetta levitetään muotin pinnalle ennen varastointia.

Kondensoituminen on ensisijainen korroosion aiheuttaja useimmissa muottien varastointiympäristöissä. Muotit, joilla on suuri lämpömassa – erityisesti kuumat tuotantosyklien jälkeen varastoidut suuret painevalutyökalut – jäähtyvät hitaasti ja kulkevat ympäröivän ilman kastepisteen läpi, kun niiden pintalämpötila laskee. Jos muottia ympäröivässä ilmassa suljetussa tai puolisuljetussa laatikossa on rajoitettu kierto, kosteus tiivistyy muotin pinnalle ja pysyy kosketuksessa pitkiä aikoja. Telinemallit, joissa on suljetut laatikkokotelot – kiinteät sivupaneelit ja yläkannet – luovat pysähtyneitä ilmataskuja, jotka pahentavat tätä vaikutusta verrattuna avoimen rungon telineisiin, jotka mahdollistavat ympäröivän ilman kierron varastoitujen muottien ympärillä.

Käytännöllisiä suunnitteluominaisuuksia, jotka vähentävät korroosioriskiä laatikkotyyppisissä muottivarastoissa, ovat:

  • Rei'itetyt laatikon sivupaneelit: Vierekkäisten laatikkokerrosten välisten kiinteiden teräspaneelien sijaan rei'itetyt paneelit mahdollistavat ilman liikkeen muotin pinnan poikki luomatta täyttä vetoa avoimesta kehyksestä. Tämä tarjoaa hyödyllisen kompromissin kontaminaatiosuojan ja kosteuden kerääntymisen välillä.
  • Kuivausaineen kiinnityskohdat: Integroidut pidikkeet tai alustat laatikon kotelon sisällä, jotka on sijoitettu pitämään silikageelipakkauksia tai molekyyliseulakuivausainepatruunoita lähellä muotin pintaa häiritsemättä muotin lataamista ja noutoa. Tämä on edullinen lisäys valmistusvaiheessa, mutta sitä on vaikea asentaa puhtaasti jälkikäteen.
  • Viemärireitit laatikon lattiassa: Laatikon alustassa olevat pienet itkureiät tai tyhjennysraot estävät kondenssiveden tai jäähdytysnesteen valumisen kerääntymisen muotin alle, mikä on sekä korroosioriski että hygieniariski elintarvikekosketuksessa olevissa muottivarastoissa.

Telinesuunnittelu ei voi kompensoida riittämätöntä pintakäsittelyä ennen varastointia. Höyryfaasikorroosion estoaine (VCI) -kalvokääre, ruosteenestoöljy levitetty kaikille maalaamattomille pinnoille ja tiivistetty jakolinjan suojaus ovat ensisijainen suojaus homekorroosiota vastaan ​​varastoinnissa. Telineen panos on luoda olosuhteet, joissa nämä käsittelyt voivat toimia tehokkaasti – mikä tarkoittaa kondensoitumisen, saastumisen ja kosteuden kerääntymisen minimoimista sen sijaan, että vain tarjotaan kuiva lattia muotille.

Laatikon matkan etäisyyden määrittäminen muotin jalanjäljen ja käsittelylaitteiden suhteen

Laatikon pidennysmatka on määrittelyparametri, joka asetetaan usein pyöreään numeroon – 600 mm, 800 mm tai täysi jatke – ilman järjestelmällistä analyysiä todellisesta kulkumatkasta, joka vaaditaan turvalliseen muotin nostamiseen ja käsittelyyn tietyssä laitoksessa. Alimääritelty matkamatka on yleinen käsittelyvaikeuksien ja loukkaantumisriskien lähde; ylimääritetty matkaetäisyys lisää ohjausjärjestelmän ulokemomenttia ja voi ylittää telineen rakenteellisen kapasiteetin tietyllä muotin painolla.

Laatikon vaadittava vähimmäismatka määräytyy muotin geometrian, käytetyn nostolaitteen tyypin ja telineen edessä olevan vapaan tilan mukaan. Ohjaava laskelma sisältää kolme muuttujaa:

  • Nostolaitteiden koukun tai haarukan lähestymisvaatimus: Nosturin nostokoukku ja nostopalkki tarvitsevat vapaan pystysuoran pääsyn muotin nostopisteiden yläpuolelle, jota avoimen laatikon yläpuolella olevan telinerakenteen on oltava esteetön. Vaakasuora etäisyys telineen pinnasta muotin massakeskipisteeseen vaaditulla kulkuetäisyydellä määrittää, pystyykö nosturin koukku asettumaan suoraan nostopisteen päälle ilman, että koukkuketju tai vaijeri likaa ylätelinerakennetta. Nostureille, joissa on kiinteän pituiset nostopalkit, tämä laskelma on yksinkertainen; joustavissa nostolainanostimissa nostokulma vaaditulla jatkeetäisyydellä on tarkistettava nostimen vähimmäistyökulmaa vasten.
  • Muotin jalanjäljen syvyys laajennussuunnassa: Muotti, joka on 900 mm syvä laatikon liikesuunnassa, edellyttää, että laatikko ulottuu pidemmälle kuin 600 mm syvä muotti, ennen kuin muotin etupinta tyhjentää telinepylvään, mikä mahdollistaa sivuttaisen lähestymisen nostolenkin kiinnittämiseksi etummaisiin nostosilmukoihin. Vaadittu liike on noin: telinepylväs laatikon etureunasta muotin syvyys 150–200 mm lähestymisvälys.
  • Käytävän syvyys telineen edessä: Laatikon pidennysetäisyys lisää käytössä olevaa käytävän syvyyttä laatikon ollessa auki. Tiloissa, joissa telinekäytävää käytetään myös muiden laitteiden kulkureittinä, täysin ulos vedetty laatikko ei saa estää poikkiliikennettä tai aiheuttaa kompastumisvaaraa. Tämä voi aiheuttaa enimmäislaajennusrajan, joka on ristiriidassa vähimmäisnostovaran vaatimuksen kanssa, jolloin käytävän leveys tai telineen sijainti on harkittava uudelleen ennen asennusta.

Systemaattinen lähestymistapa on laatia skaalattu piirustus täysin pidennetystä laatikosta muotin ollessa paikallaan, peittää nosturin koukun lähestymisgeometria ja käytävän raja sekä varmistaa, että nostovälykset ja käytävän ulostulovaatimukset täyttyvät valitulla matkaetäisyydellä. Tämä piirustusharjoitus kestää alle tunnin ja eliminoi yleisimmän asennuksen jälkeisen valituksen laatikkotyyppisistä muottitelineistä – siitä, että laatikko ei ulotu tarpeeksi pitkälle nosturin turvalliseen kosketukseen työkalujen kanssa.
