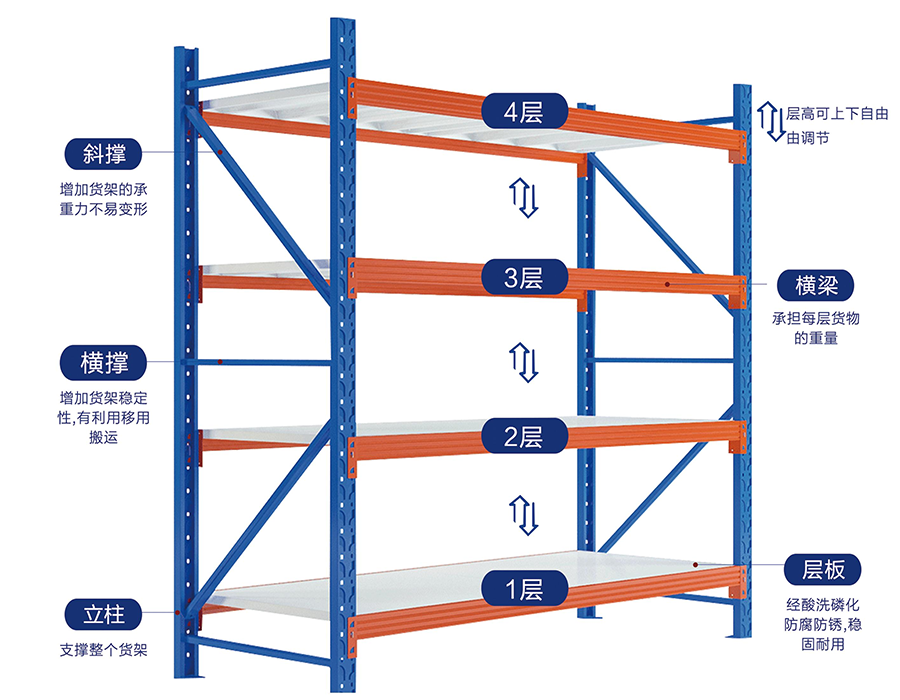

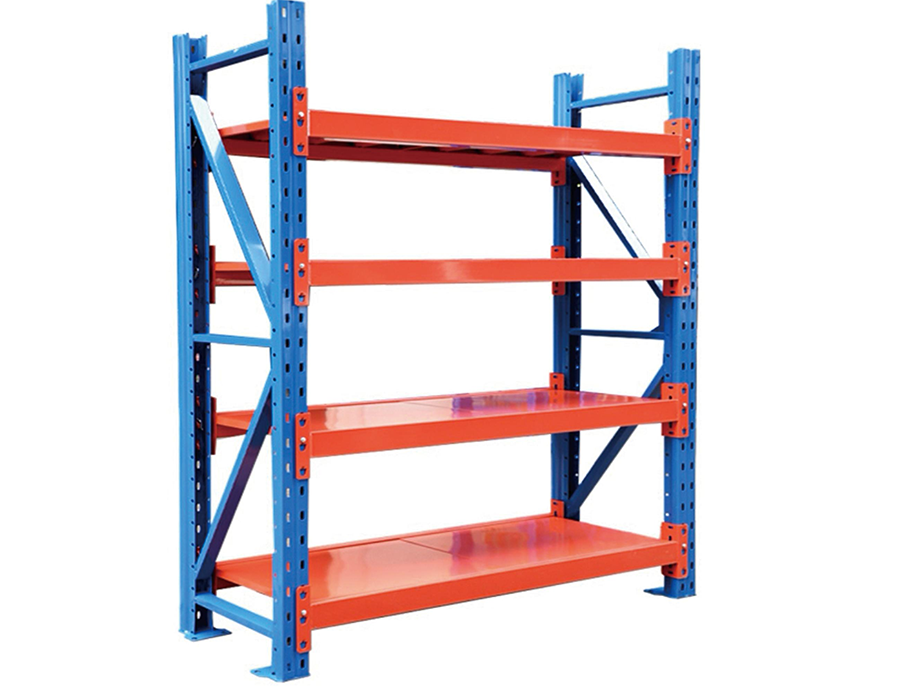

Kevyt pulttittomat hyllyt (≤150 kg/kerros)

Kuinka palkin jänneväli vaikuttaa kuorman jakautumiseen pulttittomissa hyllyissä

Yksi useimmin väärinymmärretyistä näkökohdista kevyet pulttittomat hyllyt on palkin jännevälin ja todellisen kantokyvyn välinen suhde. Nimelliskuorma hyllyä kohden lasketaan tyypillisesti täysin tuetun palkin keskipisteessä – mikä tarkoittaa, että pystysuorien välisen jänteen kasvaessa tehollinen kantavuus laskee epälineaarisesti. 150 kg:n hyllylle, jonka jänneväli on 900 mm, etäisyyden pidentäminen 1200 mm:iin ilman säteen mittaa säätämistä voi vähentää todellisen kapasiteetin alle 100 kg:n dynaamisissa varastoolosuhteissa. Tästä syystä jännevälin valinnan tulee aina edeltää kuormituksen suunnittelua, ei seurata sitä.

Huijianin tuotantoprosessissamme palkkiprofiilit kylmävalssataan tiettyihin mittatoleransseihin juuri siksi, että teräksen paksuusseoksen pienet poikkeamat pitemmillä jänteillä. 0,2 mm:n alitoleranssi 1,5 mm:n palkissa voi aiheuttaa näkyvää taipumaa kuormituksilla, jotka ovat selvästi nimellisrajan alapuolella. Määritettäessä hyllyjä keräily- ja pakkaamisympäristöihin, joissa henkilökunta lataa ja purkaa hyllyjä toistuvasti, tulee aina käyttää dynaamisia kuormituskertoimia – tyypillisesti 1,25 × staattinen arvo.

Niitin vs. klipsiliittimen ymmärtäminen: enemmän kuin kiinnitysvaihtoehto

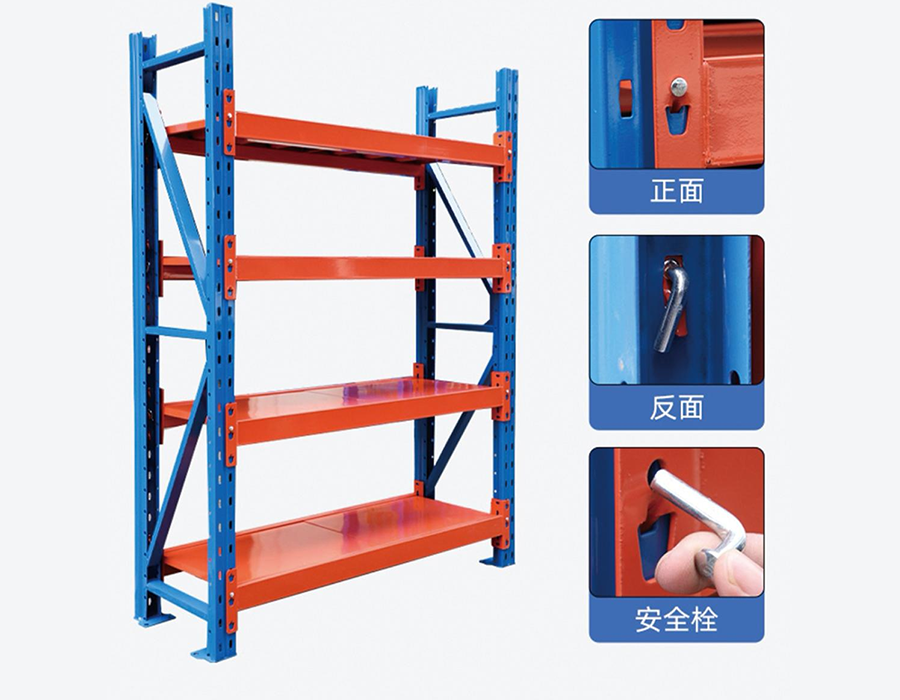

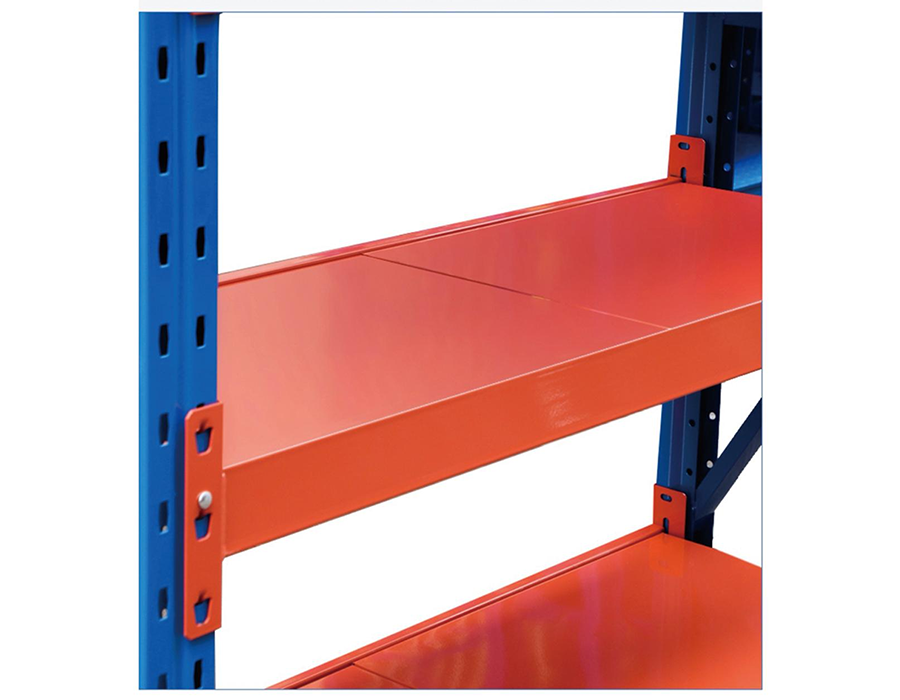

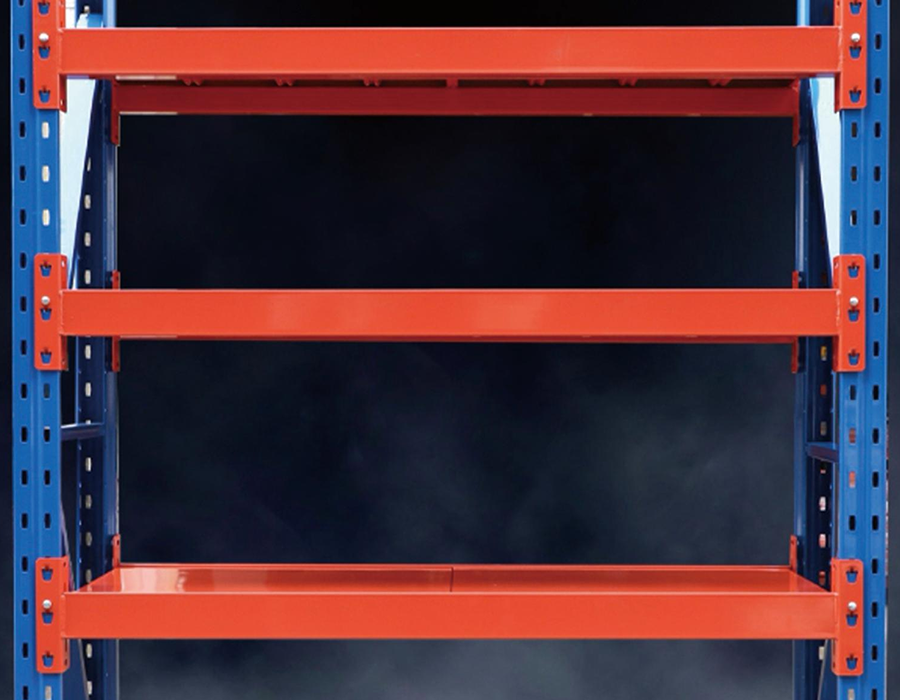

Kevyet pulttittomat hyllyt käyttävät yhtä kahdesta ensisijaisesta liitintyypistä: niittityylistä (rei'itetty kieleke) ja klipsi- tai koukkutyylistä. Nämä eivät ole keskenään vaihdettavissa olevia suunnitteluasetuksia – ne heijastavat erilaisia ​​rakennefilosofioita ja niillä on todellisia seurauksia asennukseen, uudelleenkonfigurointiin sekä seismiseen tai tärinänkestävyyteen.

• Niittityyliset liittimet lukitsevat palkin pystypylvään rei'itettyyn reikään. Ne kestävät hyvin vaakasuuntaisia ​​telinevoimia ja ovat suositeltavia ympäristöissä, joissa on haarukkaliikennettä lähellä tai lattiavärinä, mutta ne vaativat vasaran korkeuden säätöön eivätkä siedä toistuvaa uudelleenkonfigurointia.
• Kiinnitys-/kiinnitysliittimet asettuvat uritettuihin pystytukiin ja ne voidaan siirtää käsin sekunneissa. Ne tarjoavat erinomaista joustavuutta dynaamisiin varastoympäristöihin, mutta ne ovat herkempiä nostovoimille – mikä tarkoittaa, että vahingossa tapahtuva alhaalta ylöspäin suuntautuva isku voi irrottaa säteen, jos leikkaussyvyys on matala.
• Joissakin hybridijärjestelmissä käytetään kiinnitettävää ensisijaista liitäntää, jossa on toissijainen turvalukitustappi, joka napsahtaa paikalleen istutuksen jälkeen. Tämä on yhä enemmän standardi teollisille kevyille hyllyille, joita käytetään automatisoiduissa tai puoliautomaattisissa varastoissa, joissa säteen siirtyminen olisi katastrofaalinen.

Kun arvioit järjestelmiä, tarkista liittimen kiinnityssyvyys ja toissijaisen kiinnitysmekanismin olemassaolo ennen kuin teet ostopäätöksen pelkän hinnan perusteella.

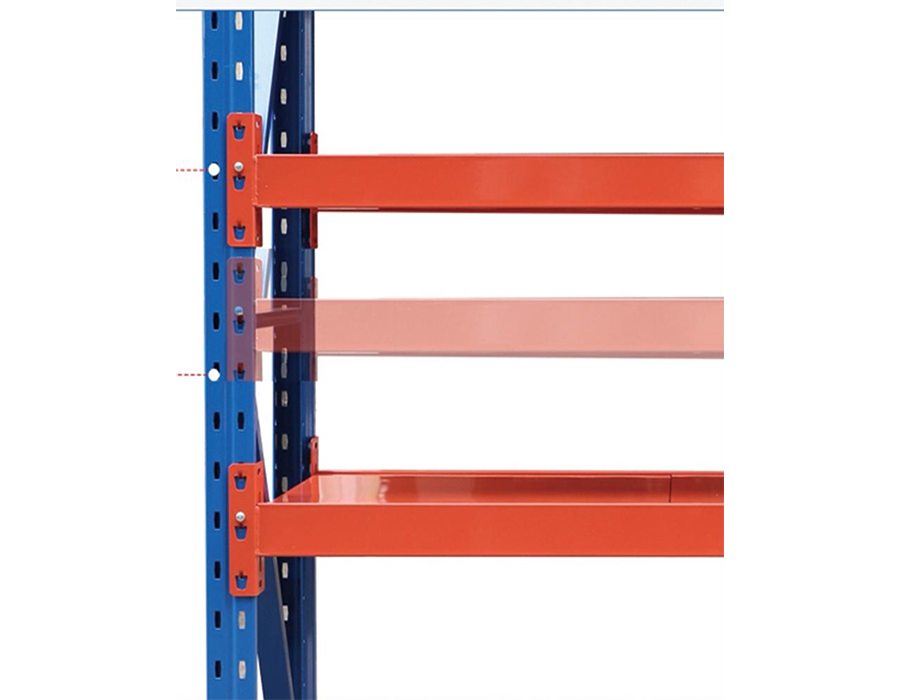

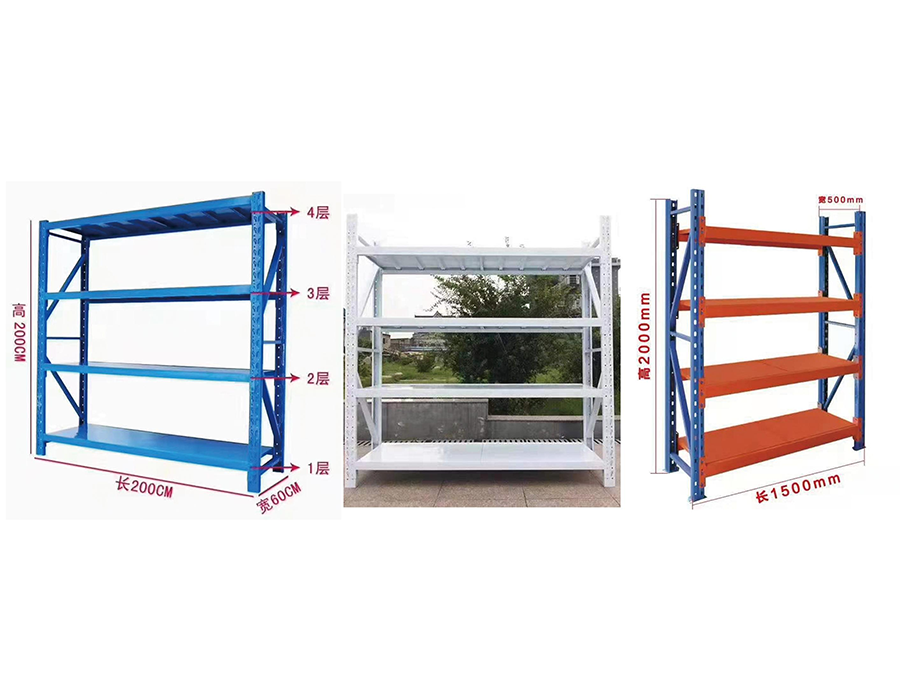

Pylvään nousun ja hyllyn korkeuden säätö: mitä tekninen tietosivu ei kerro sinulle

Useimmat pulttittomat hyllytuotteet mainostavat "25 mm:n pituuden säädettävyyttä", mutta tämä numero kertoo vain osan tarinasta. Käyttökelpoista säätöaluetta rajoittaa itse palkin yläosan ja yläpuolella olevan hyllyn alapuolen välinen etäisyys – mikä tarkoittaa käytännössä, että kaltevuusrakeudella on eniten merkitystä juoksun keskivyöhykkeillä, ei ylä- tai alaosassa, missä kiinteät rakenteelliset rajoitukset hallitsevat.

Käytännön ongelma seka-SKU-varastoissa on "puolivälierä": kun keräilijän on varastoitava 210 mm:n korkeita tavaroita, mutta käytettävissä olevat jaot poikkeavat 200 mm:stä 225 mm:iin, ylimääräinen 25 mm kuollutta tilaa hyllyä kohti kerääntyy 5-kerroksiseen, 20-paikkaiseen käytettävään pystysuoraan varastointiin. Tilat, jotka suorittavat asianmukaisen SKU-korkeustarkastuksen ennen hyllyasennusta, saavuttavat rutiininomaisesti 15–25 % paremman pystysuunnan kuin oletuskokoonpanoja käyttävät tilat.

Suunnittelemme pystysuorat pylväämme tasaisella 50 mm:n jakovälillä vakiokokoonpanoissa, ja asiakkaat, jotka työskentelevät teknisen tiimimme kanssa projektin räätälöinnin parissa, voivat pyytää 25 mm:n pylväitä erikorkuisiin varastoympäristöihin – yksityiskohta, joka maksaa itsensä nopeasti takaisin tiheissä varastointitilanteissa.

Pintakäsittelyvaihtoehdot ja niiden todelliset suorituskykyerot

Pulttittomia hyllyjä on saatavana useilla pintakäsittelyillä, ja valinnalla on suorat vaikutukset käyttöikään, kantavuuteen (pinnoitteen paksuudesta johtuen) ja ympäristön soveltuvuuteen.

Yleinen virhe on sähkösinkittyjen hyllyjen määrittäminen tiloihin, joissa on lattiapesurutiineja tai lastauslaiturin ovien läheisyydessä. Ohut sinkkikerros kyllästyy nopeasti toistuvassa kosteusaltistuksessa, ja näkyvää ruostetta ilmaantuu 12–18 kuukauden kuluessa, mikä usein mitätöi takuun, jos kosteusvaatimuksia ei noudateta. Huijianin vakiotuotantolinjat maalaavat epoksijauhemaalauksen 60–80 µm:n perusviivana, ja kuumasinkittyjä vaihtoehtoja on saatavilla asiakkaille elintarvikejalostus-, kylmäketju- tai rannikkologistiikkaympäristöissä.

Lattian kiinnitysvaatimukset vapaasti seisoville vs. seinään kiinnitetyille pulttittomille hyllyille

Teollisuuden kevyet pulttittomat hyllyt käytetään usein vapaasti seisovana ajona ilman lattiaankkurointia – mikä on yhteensopiva monissa vähäriskisissä ympäristöissä, mutta tulee vastuulliseksi muissa. Päätösmatriisi on vivahteikampi kuin pelkkä sen tarkistaminen, vaatiiko seisminen vyöhyke ankkureita.

Kun ankkurointi ei ole neuvoteltavissa

Hyllyt, joiden korkeus on yli 2,4 metriä, tai ne, joiden korkeus-syvyyssuhde on yli 6:1, ovat luonnostaan taipuvaisia kaatumaan epäkeskisen kuormituksen vaikutuksesta – skenaario, joka tapahtuu aina, kun keräilijät kuormaavat jatkuvasti lahden toisen puolen ennen toista. Fysiikka on tässä suoraviivaista: 2,4 m korkealla 400 mm syvyisellä yksiköllä on kaatumismomentti, joka voidaan ylittää yhdellä 30 kg:n kuormalla, joka laitetaan hyllyn yläreunaan toiselle puolelle.

Wall Tie huomioita

Seinäsiteet ovat yleinen vaihtoehto lattiaankkurointiin, kun lattiapinta ei sovellu poraukseen (esim. kohotetut sisäänkäyntilattiat, kalvopäällysteiset pinnat). Seinäsiteet ovat kuitenkin tehokkaita vain, jos seinä itsessään on rakenteellisesti riittävä. Yksikerroksinen kipsilevyseinä ei ole kelvollinen kiinnityspiste kuormitetuille hyllyille. Seinäsiteet määrittävien insinöörien tulee tarkistaa seinän rakenne ja käyttää asianmukaisia ​​onteloankkureita tai läpimeneviä pultteja, jos nastojen etäisyys sen sallii.

Lattian tasoitusjalat ja niiden kuormansiirtorooli

Monissa pulttittomissa hyllytuissa on vakiovarusteena säädettävät tasoitusjalat. Epätasaisten lattioiden tasoittamisen lisäksi näillä jaloilla on kriittinen kuormansiirtorooli: ne jakavat pystysuoran pistekuorman suuremmalle kosketusalueelle, mikä estää jännityksen keskittymisen pehmeille tai pinnoitetuille lattiapinnoille. Hyllyttäessä epoksipinnoitetuilla varastolattioilla jalkojen määrittäminen, joiden pohjalevyn pinta-ala on vähintään 50 cm², on käytännöllinen ohje, jotta vältytään pinnoitteen vaurioilta raskaan kuormituksen aikana.

Lisävarusteiden integrointi: Perushyllytason lisäksi

Hyvin määritelty pulttiton hyllyjärjestelmä on harvoin vain pystytukia ja tasaisia kansia. Lisävarusteekosysteemi laajentaa merkittävästi toiminnallista käytettävyyttä, ja sitä tulisi arvioida alkuperäisessä määrittelyvaiheessa sen sijaan, että se asennettaisiin jälkikäteen – koska pystysuorien korttipaikkojen yhteensopivuus vaihtelee valmistajien välillä ja merkkien sekoittaminen aiheuttaa usein sovitusongelmia.

• Jakajat ja väliseinät: Hyllytasoihin sijoitetut pystysuorat jakajat mahdollistavat lahden vaakasuoran segmentoinnin poimintapinnoiksi. Pienten osien varastoinnissa tämä on tilaa säästävämpää kuin erillisten säiliöiden käyttäminen. Tarkista, kiinnittyykö jakaja palkkiin vai kanteen – palkkiin kiinnitetyt jakajat ovat vakaampia, mutta rajoittavat kannen uudelleenasemointia.
• Lankaverkkoterassi: Vaihtoehto umpiteräksisille kansille, metalliverkko vähentää pölyn kerääntymistä, päästää sprinkleriveden läpi (tärkeää palonsammutusvaatimusten kannalta) ja parantaa varastoitujen tavaroiden näkyvyyttä. Teräsverkon kuormitusarvot ovat tyypillisesti 10–15 % alhaisemmat kuin vastaavat kiinteät kannet samalla raidevälillä.
• Etikettien pidikkeet ja roskakorikiskot: Etureunan etikettikanavat, jotka kiinnittyvät palkin reunaan tai hyllyn reunaan, helpottavat SKU-merkintöjä ilman liimajäämiä. Jos toiminto siirtyy viivakoodi- tai RFID-skannaukseen, varmista ennen massaasennusta, että tarrapidikkeen syvyys sopii valitulle tunnistemuodolle.
• Rivivälikkeet ja takaliittimet: Kaksiriviset kokoonpanot, joissa käytetään jaettuja pystytukia, parantavat jalanjäljen tehokkuutta noin 30 % verrattuna kahteen itsenäiseen yksiriviin. Jaetun pystytuen on vastattava molempien rivien yhteiskuormitusta – tämä ominaisuus jää usein huomiotta, kun olemassa olevia hyllyjä muutetaan kaksirivisiksi.

Huijianilla tarjoamme täyden lisävarusteiden yhteensopivuuden dokumentaation kaikissa hyllytuotesarjoissamme, jotta asiakkaat voivat suunnitella integroidut kokoonpanot alusta alkaen sen sijaan, että he löytäisivät sovitusrajoituksia asennuksen aikana.

Hyllykannen taipumastandardit ja niiden arviointi

Taipuma – kuormitetun hyllypalkin tai kansipaneelin pystysuora keula – on yksi hyllyjen laadun kuvaavimmista indikaattoreista, mutta sitä on harvoin kerrottu näkyvästi tuotespesifikaatioissa. Teollisuuden vertailustandardi varastohyllyjen hyväksyttävälle taipumalle on L/180, jossa L on jänneväli millimetreinä. 900 mm:n jännevälillä tämä mahdollistaa 5 mm:n maksimipoikkeaman keskipisteessä täydellä nimelliskuormalla. 1200 mm:n jännevälillä sama suhde sallii 6,67 mm.
