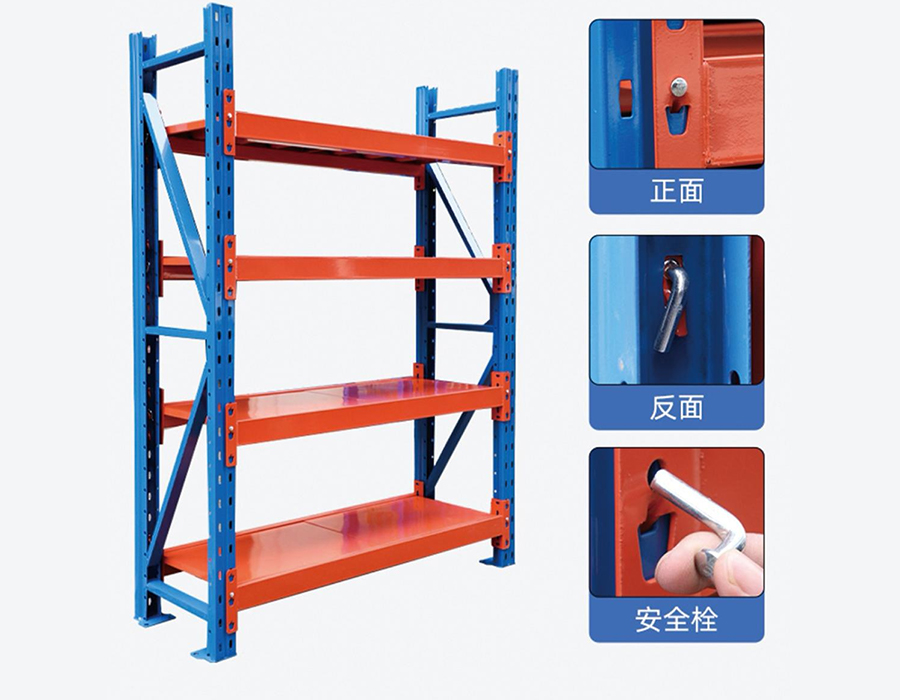

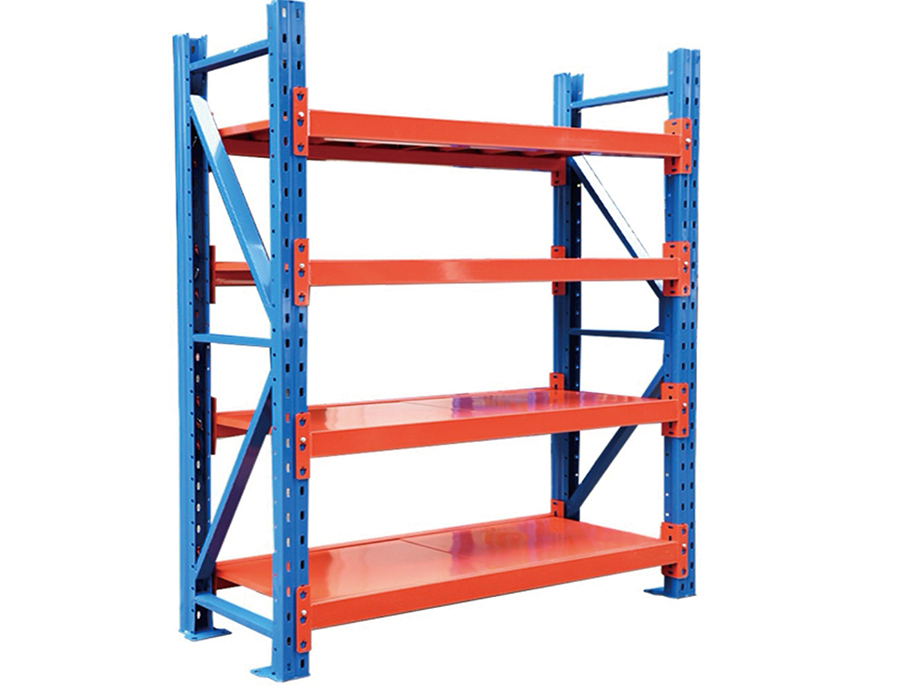

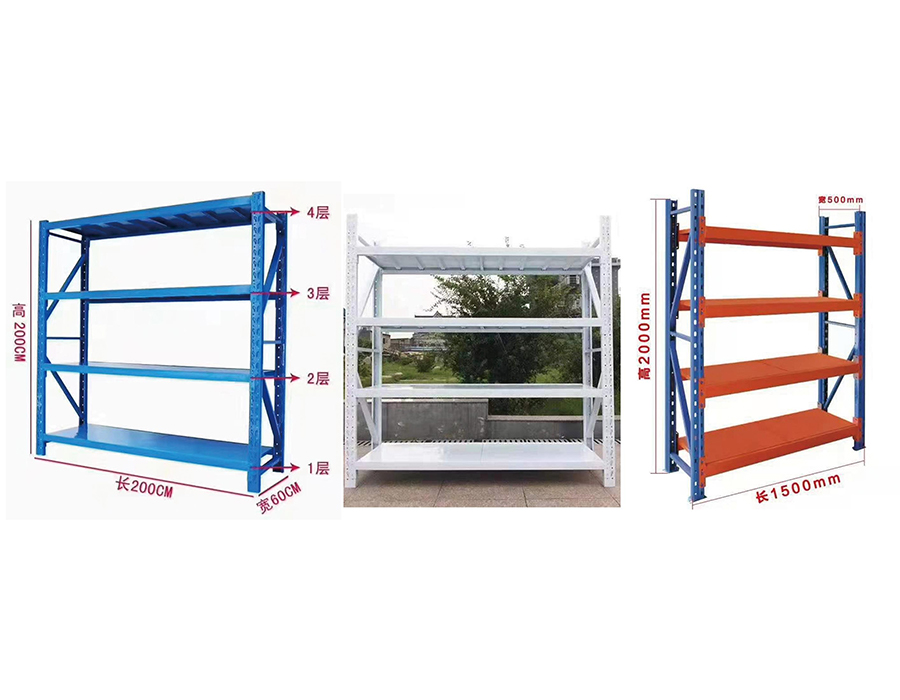

Keskitehoiset pultittomat hyllyt (500-800 kg/kerros)

Kuinka teräsmitta ja profiilin muoto määrittelevät keskiraskaat hyllyt

Keskiraskaat pultittomat hyllyt on rakenteellisesti vaativa keskitie – sen on kestettävä hyllykohtaiset kuormat, jotka vaihtelevat tyypillisesti 200 kg:sta 500 kg:aan, samalla kun se pysyy kustannustehokkaana ja uudelleenkonfiguroitavana. Kaksi muuttujaa, jotka määrittävät, täyttääkö yksikkö todella nämä arvot, ovat perusteräsmitta ja palkin kylmävalssattu profiiligeometria. Nämä kaksi tekijää vaikuttavat toisiinsa: paksumpi mittari matalassa C-profiilissa heikentää hieman ohuempaa, suljetuksi laatikko- tai hattuprofiiliksi muodostettua mittaa, koska poikkileikkauksen hitausmomentti – ei raaka-aineen paino – määrää taivutuskestävyyttä.

Käytännössä keskiraskaat palkit valmistetaan yleisimmin 1,5 mm, 1,8 mm tai 2,0 mm kylmävalssatusta teräksestä. Hyppy 1,5 mm:stä 2,0 mm:iin lisää palkin painoa noin 33 %, mutta yhdistettynä optimoituun hattuprofiiliin, kantavuus voi parantua 50–70 % vastaavilla jänneväleillä. Tästä syystä kaksi samalla tavalla hinnoiteltua, mutta eri tavalla mitoitettua hyllyä voivat toimia kentällä hyvin eri tavalla. Huijianissa keskiraskaat palkkiprofiilimme suunnitellaan oman T&K-keskuksemme kautta tasapainottamaan materiaalitehokkuutta rakenteellisen tehon kanssa – ero, joka tulee ilmeiseksi, kun vertailet taipumakäyriä pelkän nimelliskuormituksen sijaan.

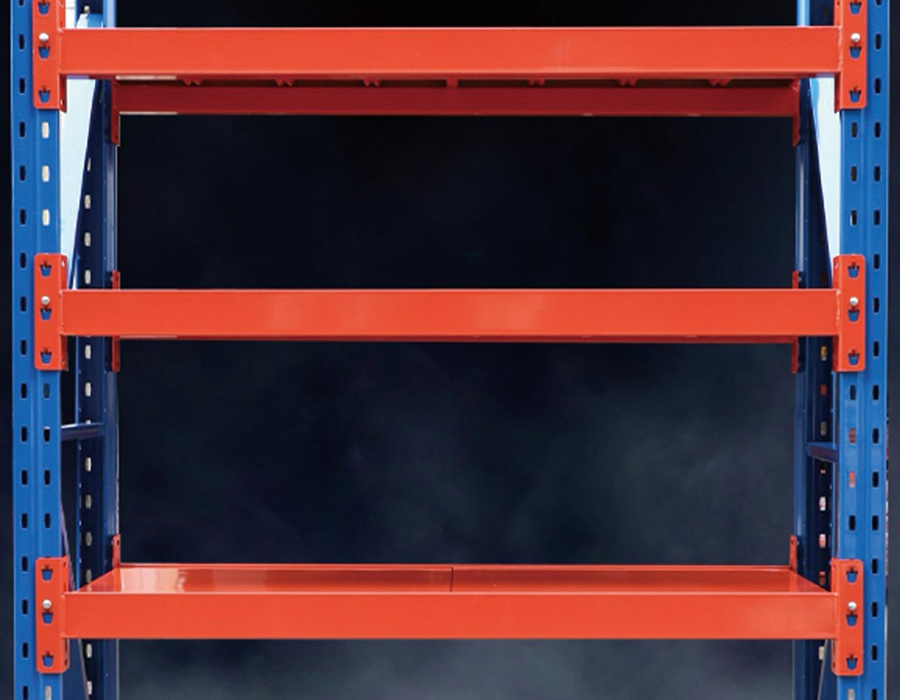

Pystypylvään rei'ityskuvioiden takana oleva rakennelogiikka

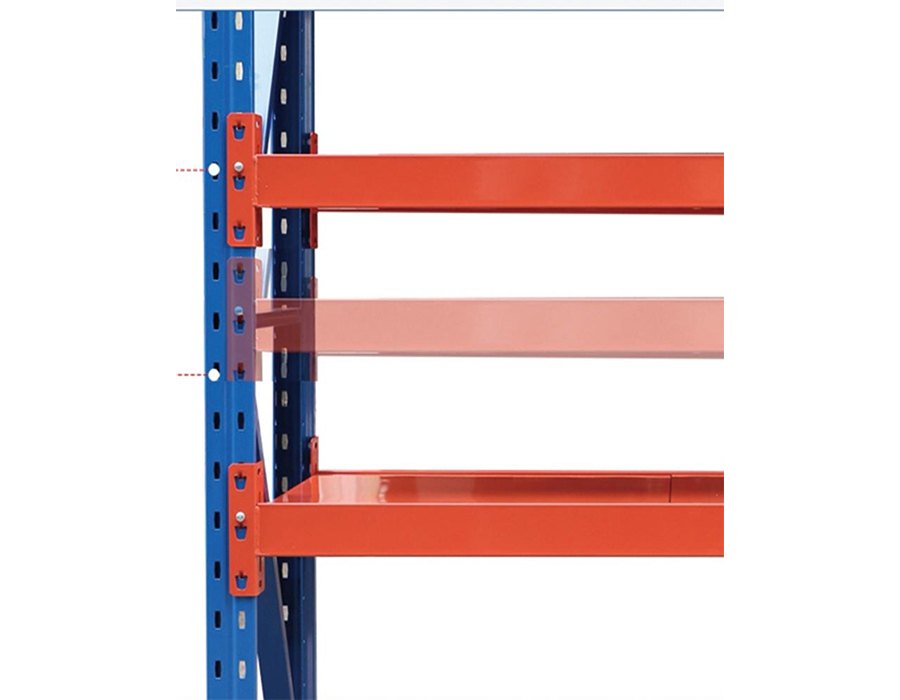

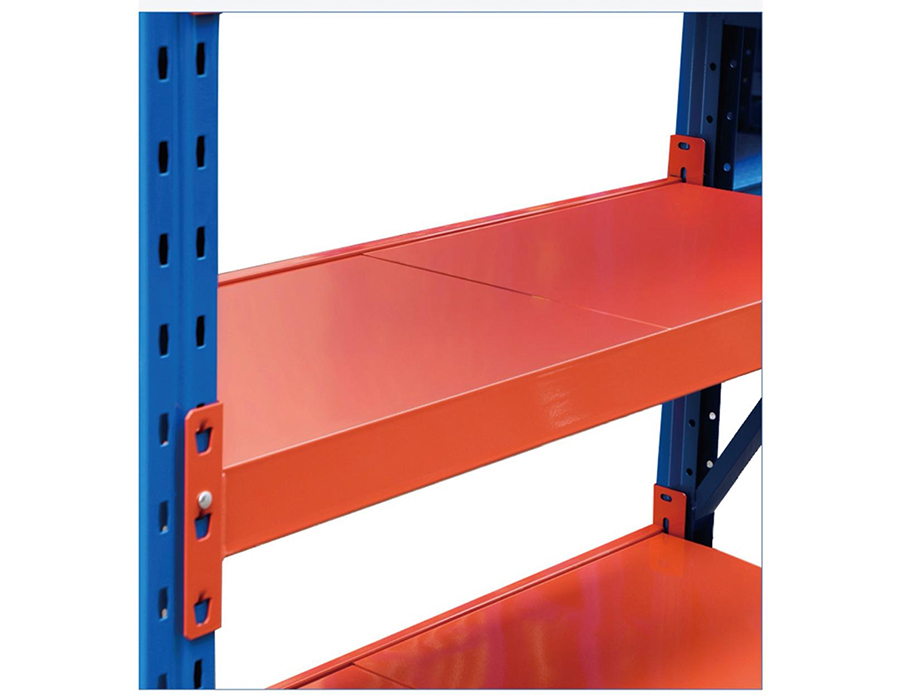

Urattu tai rei'itetty pystypilari on pulttittomien hyllyjen määräävä elementti, mutta itse rei'ityskuviota tarkastellaan harvoin hankinnan aikana. Pilarin rei'itykset palvelevat kahta tehtävää samanaikaisesti: ne muodostavat liitoskohtia palkkiliittimille ja pienentävät pilarin nettopoikkipinta-alaa, mikä vaikuttaa suoraan puristuskuormitukseen. Nämä kaksi tavoitetta ovat jännityksessä – enemmän rei'itysrakoja tarkoittaa enemmän joustavuutta, mutta vähemmän pilarin lujuutta.

Keskitehoisten pystytukien on hoidettava tämä kompromissi huolellisesti. Pilarin, jossa on 50 mm jakouurre koko korkeudellaan, on huomattavasti pienempi nettoprofiilimoduuli kuin sellaisella, jonka jako on 50 mm vain keskivyöhykkeellä ja kiinteä teräs ylä- ja alaosassa, missä puristusjännityskonsentraatiot ovat huipussaan. Laadukkaissa keskiraskaassa pylväissä on myös kohokuvioidut rivat tai pitkittäiset jäykistystaiteet pilarin seinämässä rei'itysrivien välissä, mikä palauttaa urien poistaman vääntöjäykkyyden. Kun arvioit pystypylväitä, etsi nämä jäykistysominaisuudet sen sijaan, että luottaisit vain ilmoitettuun mittapaksuuteen.

Myös sarakkeen poikkileikkauksen muoto on tärkeä. Neliömäiset pylväät tarjoavat tasapainoisen vastuksen molemmilla vaaka-akselilla – hyödyllinen kaksirivisissä kokoonpanoissa, joissa sivuttaiset kuormat saapuvat kahdesta suunnasta. Takaosan avoimet tai C-kanavaiset pystykannattimet säästävät materiaalikustannuksia, mutta ne on vahvistettava tai kiinnitettävä aggressiivisemmin vääntymisen estämiseksi epäkeskisten kuormien vaikutuksesta. Keskiraskaan sovelluksissa, joissa hyllykuorma on yli 300 kg tasoa kohden, neliömäiset pystytuet ovat yleensä turvallisempia vaatimuksia.

Kantavuusluokitukset: Staattinen, Dynaaminen ja UDL – mitä kukin mittaa

Keskitehoisia hyllytuotteita markkinoidaan kuormitusluokilla, joita ei aina ole määritelty johdonmukaisesti eri toimittajien kesken. Kunkin luokitustyypin mittaamisen ymmärtäminen on välttämätöntä tarkan määrityksen kannalta.

Todellisissa varastoskenaarioissa UDL-oletus ei täyty melkein koskaan. Hyllylle pinotut laatikot lepäävät pohjajalanjälkiensä varassa – peittäen usein alle 60 % hyllyn pinnasta – mikä luo keskittyneen kuormaprofiilin, joka on huomattavasti huonompi kuin UDL-malli ennustaa. Luotettava nyrkkisääntö on soveltaa 0,7-kertaista vähennyskerrointa ilmoitettuun UDL-kapasiteettiin, kun varastoitavien tavaroiden pohjapinta-ala on pienempi kuin puolet hyllypinta-alasta.

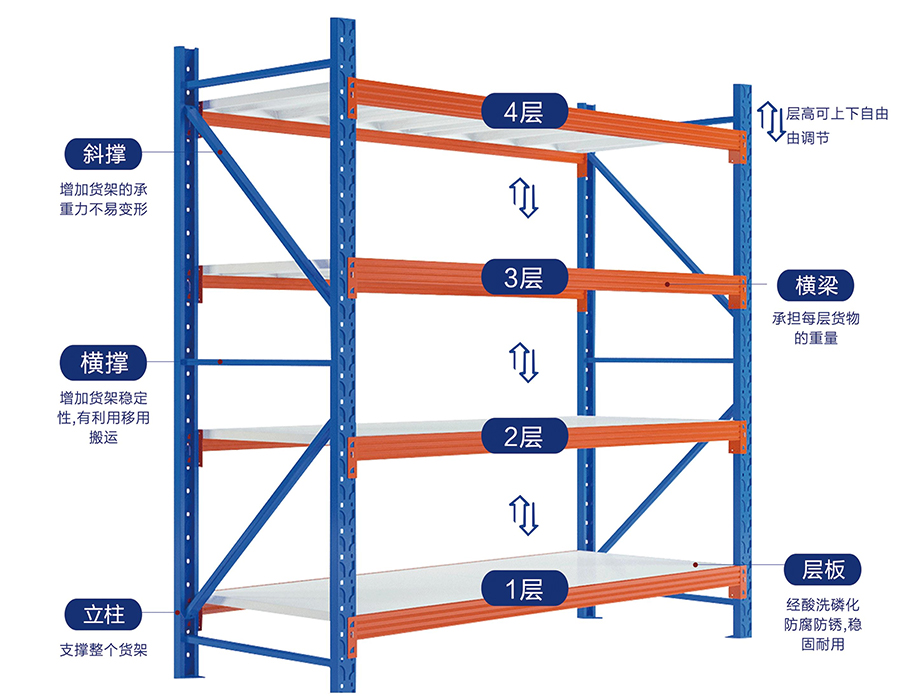

Jäykistyskokoonpano ja sen vaikutus järjestelmän vakauteen korkeudella

Kun keskiraskaat hyllyt nousevat - erityisesti yli 2,0 m - jäykistysrakenne muuttuu mukavuusominaisuudesta rakenteelliseen välttämättömyyteen. Useimmat pulttittomat hyllyjärjestelmät tukeutuvat diagonaalisiin tai vaakasuuntaisiin takatukipaneeleihin, jotka estävät räjähtämisen, mikä tarkoittaa rungon taipumusta suunnitella vaakasuuntaisten voimien, kuten sivuttaisen hyllyn kuormituksen, vahingossa tapahtuvien törmäysten tai seismisen toiminnan vaikutuksesta.

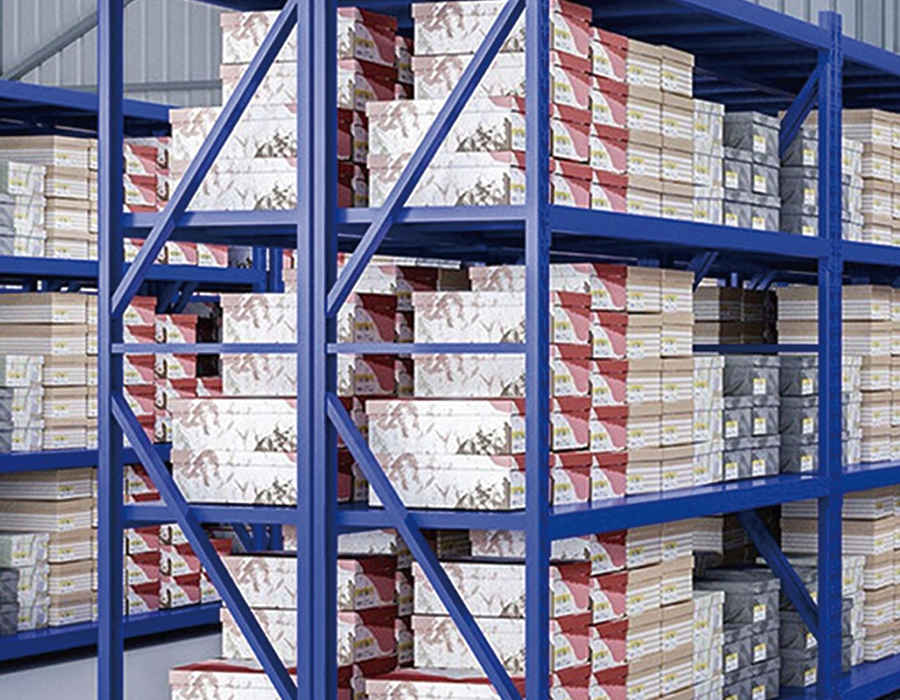

Takapaneeli vs. Cross-Brace Systems

Takapaneelit – tyypillisesti teräsverkko tai rei'itetyt teräslevyt, jotka ulottuvat koko tilan takapinnalle – tarjoavat jatkuvan tuen ja toimivat kaksoissyötteenä estämään esineiden työntämisen pois hyllyn takaosasta. Ne lisäävät merkittävää hyllykestävyyttä, koska ne toimivat leikkauskalvona koko tilan korkeudella. Kompromissi on, että ne estävät pääsyn taakse ja lisäävät painoa, millä on merkitystä kaksipuolisissa poimintakokoonpanoissa. Ristitukijärjestelmät käyttävät paria diagonaalista teräshihnaa, jotka muodostavat X-kuvion takana. Ne ovat kevyempiä, mahdollistavat pääsyn taakse ja ne on helpompi asentaa, mutta niiden jäykistyksen tehokkuus riippuu ratkaisevasti oikeasta kiristyksestä – löysä poikittaistuki ei juurikaan vastusta telineitä ja on yleinen asennusvirhe kentällä.

Päätykehyksen jäykistys pitkillä ajoilla

Yli kuuden hyllyn hyllyissä välituennukset tulee asentaa joka neljänteen tai viidenteen hyllyyn, jotta estetään hyllyjen progressiivinen leviäminen. Ilman välikehyksiä pitkän juoksun toiseen päähän kohdistettu sivusuuntainen voima voi siirtyä palkin ja pystysuoran välisten liitäntöjen kautta ja aiheuttaa kertyneitä siirtymiä kauimpään päähän – vaikka jokainen yksittäinen kenttä näyttää vakaalta erikseen. Tämä on yksityiskohta, jota Huijianin tekninen tiimimme käsittelee selkeästi asettelusuosituksissa asiakkaille, jotka määrittelevät pitkiä ajoja korkean tilan keskiraskaassa kokoonpanossa.

Yhteensopivuusnäkökohdat, kun hyllykomponentteja sekoitetaan sukupolvien tai toimittajien kesken

Varastonpitäjät joutuvat usein päättämään, lisäävätkö hyllyt eri toimittajan olemassa olevaan asennukseen vai integroivatko eri vuosina ostetut komponentit, kun valmistaja on päivittänyt tuotevalikoimaansa. Molempiin skenaarioihin liittyy yhteensopivuusriskejä, jotka ovat aliarvioituja asennuspäivään asti.

• Raon jako ja geometria: Jopa silloin, kun molemmat hyllyt mainostavat 50 mm:n nousuja, todelliset raon mitat – leveys, korkeus ja koukun kiinnityksen syvyys – vaihtelevat valmistajan mukaan. Oikein istuutuvan palkin liittimen kiinnityssyvyys voi olla 2–3 mm suunniteltua pienempi, mikä vähentää nostovoimien aiheuttamaa ulosvetovastusta suhteettoman paljon.
• Pylvään poikkileikkauksen mitat: Eri valmistajien nelikulmaisten putkitukien nimellismitat voivat olla 60 × 60 mm tai 80 × 80 mm, mutta ne eroavat todellisen ulkomitan, seinämän paksuuden ja kulman säteen osalta. Tämä vaikuttaa siihen, sopivatko jaetut rivivälikkeet, poikittaiskannattimet ja jalkalevyt toiseen järjestelmään oikein.
• Palkin syvyys ja kannen paksuus: Kun sekoitetaan eri järjestelmien palkkeja, tuloksena oleva hyllytason pinnan korkeus voi olla epäyhtenäinen ajon aikana, mikä aiheuttaa kompastumisvaaran keräilijöille ja mekaanisille käsittelylaitteille. Se tarkoittaa myös sitä, että lisävarusteet, kuten jakajat ja säiliökiskot, jotka on suunniteltu yhdelle säteen syvyydelle, eivät istu oikein toisessa.
• Pintapinnoitteen vuorovaikutus: Galvaanista korroosiota voi esiintyä, kun erilaiset metallipintakäsittelyt koskettavat toisiaan kosteissa ympäristöissä. Kuumasinkittyjen pylväiden sekoittaminen jauhemaalattujen palkkien kanssa on yleensä pieni riski, mutta alumiinitarvikkeiden yhdistäminen sinkittyyn teräkseen suola-ilmaympäristöissä vaatii eristäviä aluslevyjä tai yhteensopivia pinnoitteita.

Turvallisin tapa laajentaa olemassa olevaa asennusta on hankkia lähde alkuperäiseltä valmistajalta ja määrittää sama tuotesukupolvi. Jos tämä ei ole mahdollista, edustavien osien mekaaninen koesovitus ennen joukkotilausta on minimaalinen mutta välttämätön tarkastusvaihe.

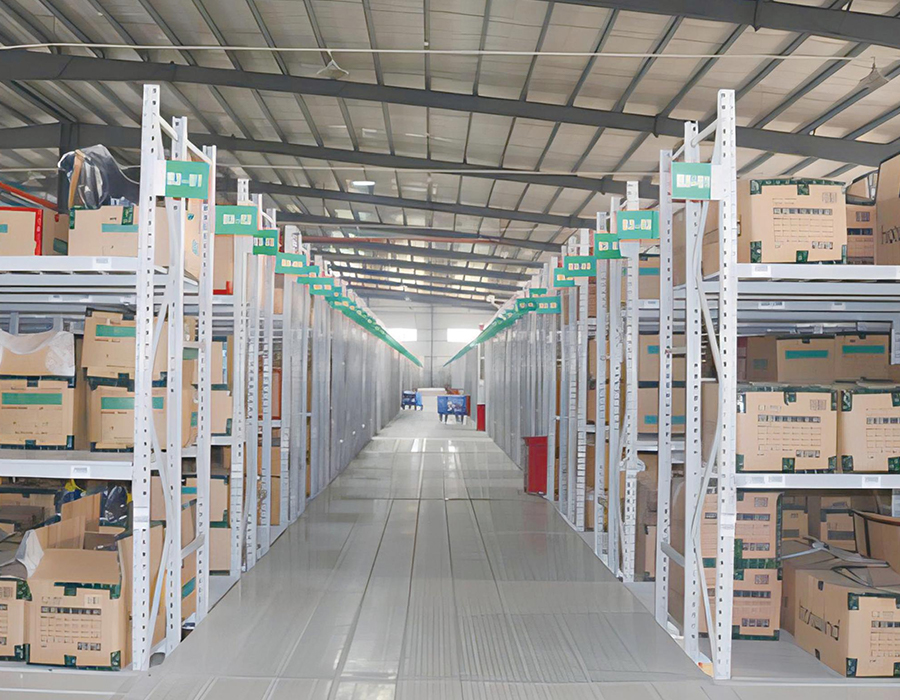

Lokeron leveyden ja syvyyden optimointi kuormalavojen kanssa yhteensopivaa keskisuuria varastointia varten

Teolliset keskitehoiset pultittomat hyllyt Sitä käytetään usein hybridiympäristöissä, joissa tavallisia lavoja tai puolikuormalavoja säilytetään irrallisten laatikoiden rinnalla. Näissä tapauksissa tilan nimellismitat on sovitettava huolellisesti kuormalavan jalanjälkistandardeihin, jotta vältetään tilanhukkaa tai vaaralliset ylitykset.

Vakioeurolavalla (1200×800 mm) ja GMA-lavalla (1219×1016 mm) on erilaiset jalanjäljet, eikä yhdelle mitoitettu lokero mahdu optimaalisesti toiselle. Eurolavojen varastoinnissa keskiraskaalle hyllylle 1 300 mm:n palkin jänneväli ja 850 mm:n hyllysyvyys tarjoaa 50 mm:n välyspuskurin kummallekin puolelle – riittää välttämään palkin kosketusta normaalissa sijoittelussa, mutta ei niin runsas, että se mahdollistaisi huomattavan sivuttaisliikkeen. GMA-kuormalavoille 1400 mm:n jänneväli ja 1100 mm:n syvyys ovat sopivampia vähimmäisvaatimuksia.

Hyllysyvyys määrää myös sen, voidaanko toinen lavarivi varastoida edestä taakse ilman erillistä syväsäilytyskokoonpanoa. Kaksisyvyys lavojen varastointi keskiraskaalle hyllylle vaatii vähintään 1700 mm:n syvyyden, mikä tyypillisesti edellyttää keskitukipalkkia estämään keskijännevälin taipuminen alemmalla hyllytasolla, jossa yhdistetty kuormalavakuorma voi ylittää 600 kg. Tämä keskipalkki lisää kustannuksia, mutta siitä ei voida neuvotella rakenteellisen eheyden kannalta näillä kuormilla ja jänteillä.

Seisminen ja iskunkestävyys: kuinka keskiraskaat hyllyt tulisi arvioida riskivyöhykkeillä

Alueilla, joilla on kohtalainen seisminen aktiivisuus – luokka, joka sisältää merkittävän osan Itä- ja Etelä-Kiinasta – keskiraskaat hyllyjärjestelmät vaativat arvioinnin standardien staattisten kuormitusarvojen lisäksi. Seismiset voimat vaikuttavat vaakasuunnassa hyllyjen sisältöön, ja ylemmillä hyllyillä olevien raskaiden tavaroiden synnyttämät inertiakuormat voivat ylittää tavallisten pulttittomien liitinjärjestelmien sivuttaisvastuksen maankiihdytystapahtuman aikana.

Tärkeimmät arvioitavat parametrit ovat järjestelmän pohjan leikkausvastus, joka on vaakasuora kokonaisvoima, jonka hyllyt voivat vastustaa ennen kuin runko siirtyy, ja liittimen ulosvetovoima yhdistettynä pysty- ja sivuttaiskuormituksessa. Vakiokeskitehoiset palkkiliittimet testataan puhtaasti pystysuorassa kuormituksessa. Yhdistetyssä kuormituksessa – mikä on se, mitä seismiset tai iskuskenaariot tuottavat – tehokas kiinnityssyvyys pienenee ja liitin altistuu pyörivälle jännitykselle koukkukohdassa. Järjestelmät, joissa on toissijaiset lukitustapit tai hitsatut klipsivahvikkeet, toimivat huomattavasti paremmin näissä olosuhteissa.

• Lattian ankkurointi: Seismiseltä riskivyöhykkeellä kaikki yli 1,8 m korkeat keskirasvat hyllyt tulee ankkuroida lattiaan riippumatta staattisessa kuormituksessa olevasta vapaasti seisovasta vakaudesta. Betoniin asennettavat laajennusankkuripultit, joiden halkaisija on vähintään M10 ja upotussyvyys 80 mm, ovat tyypillisiä keskiraskaalle asennuksille tarkoitettuja teknisiä tietoja.
• Vähentynyt ylähyllyn kuormitus: Raskaimpien tavaroiden varastointi alemmille hyllyille on tavanomainen käytäntö, mutta seismisessä kontekstissa sillä on rakenteellinen perusta vakauden lisäksi: alempi painopiste vähentää suoraan kaatumismomenttia vaakasuorassa kiihtyvyydessä. Ylähyllyn kuorman pienentäminen 20 % voi vähentää kaatumismomenttia suhteettoman suuremmalla marginaalilla riippuen rungon korkeus-syvyyssuhteesta.
• Rivien väliset siteet: Kaksiriviset keskirasvat ajot tulee liittää rungon yläosassa olevilla rivien välisillä sidepalkeilla. Nämä estävät kahta riviä heilumasta itsenäisesti vastakkaisiin suuntiin - vikatila, jota kutsutaan "saksitelineeksi" - mikä voi aiheuttaa rungon romahtamisen, vaikka jokainen yksittäinen rivi olisi selvinnyt sivuvoimasta itsenäisesti.

Sisällytämme seismiseen suorituskykyyn liittyvät näkökohdat keskiraskojen tuotemäärityksiimme, ja korkeariskisillä alueilla olevia asiakkaita rohkaistaan ​​neuvottelemaan suunnittelutiimimme kanssa projektin suunnitteluvaiheessa varhaisessa vaiheessa varmistaakseen, että asianmukaiset konfigurointisuositukset sisällytetään layoutiin alusta alkaen.
